Chargeur T2M Wizard Touch
Par Philippe Boeri.
A l'heure où les voitures propulsées par les accus Li-Po ont envahi à peu près toutes les gammes des fabricants, posséder dans sa caisse de terrain un chargeur qui tient la route est plus que jamais devenu un thème d'actualité. Oui mais, il y a chargeur et chargeur comme va tenter de nous le démontrer T2M !
Entrons dans le vif du sujet
En planchant sur le projet d'un chargeur relativement haut de gamme, T2M n'y est en effet pas allé avec le dos de la cuillère. Et ce n'est pas le Wizard Touch, c'est son nom, qui va nous contredire. Ce chargeur à la présentation classieuse a pris en compte les revendications des utilisateurs de la dernière génération, et il se veut d'ores et déjà un must incontournable du créneau. Les raisons de ce regain d'optimisme étant à créditer en faveur du fait qu'il s'agisse d'un chargeur abordable en termes de tarifs. Un argument qui milite pour que vous lui fassiez une petite place dans votre caisse de terrain, tant pour les escapades sur circuit, que dans le cadre d'une utilisation en loisir.

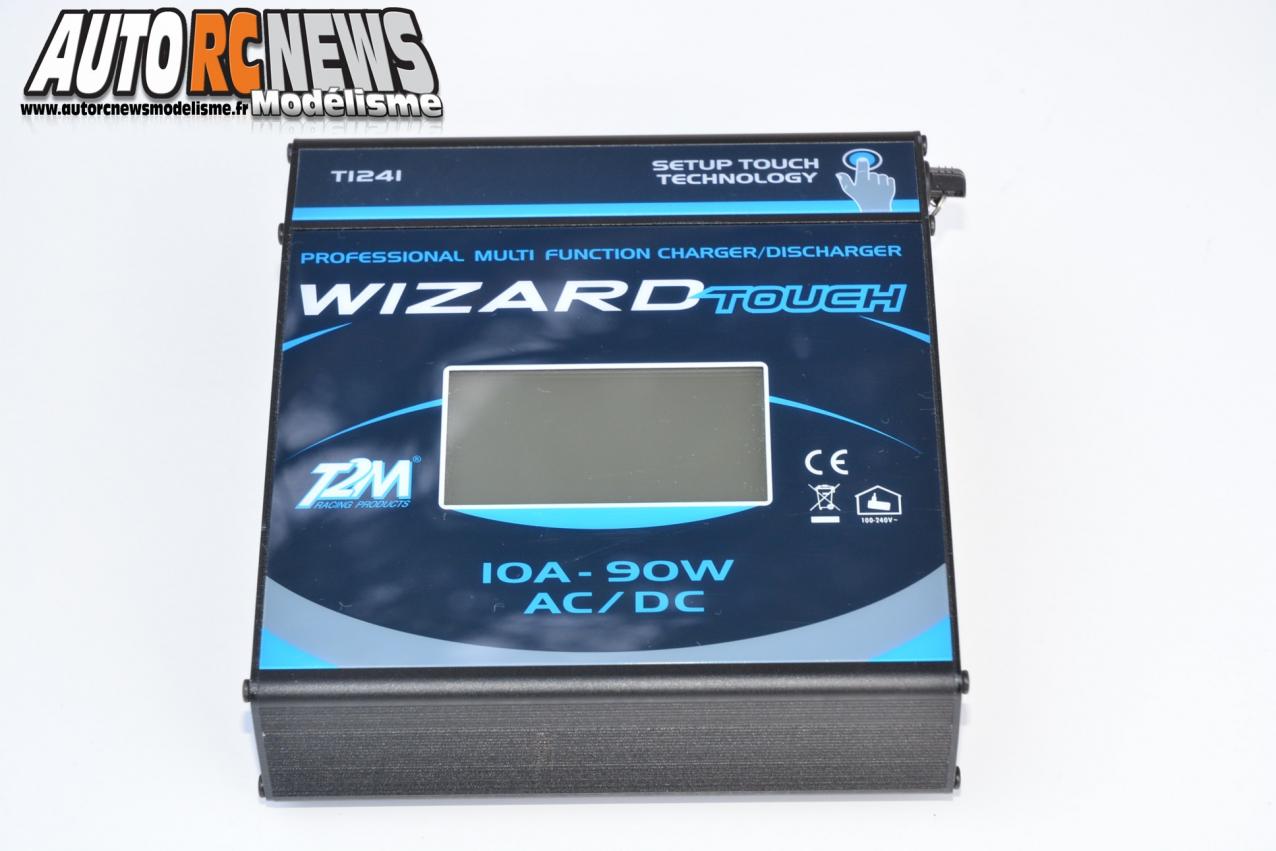

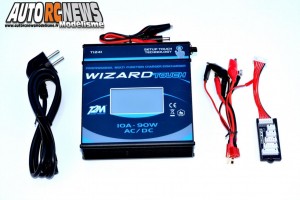

Le chargeur Wizard Touch est un chargeur rapide plutôt facile à manier.
Les dimensions raisonnables de ce chargeur vous permettront de le caser n'importe où.
Présentation

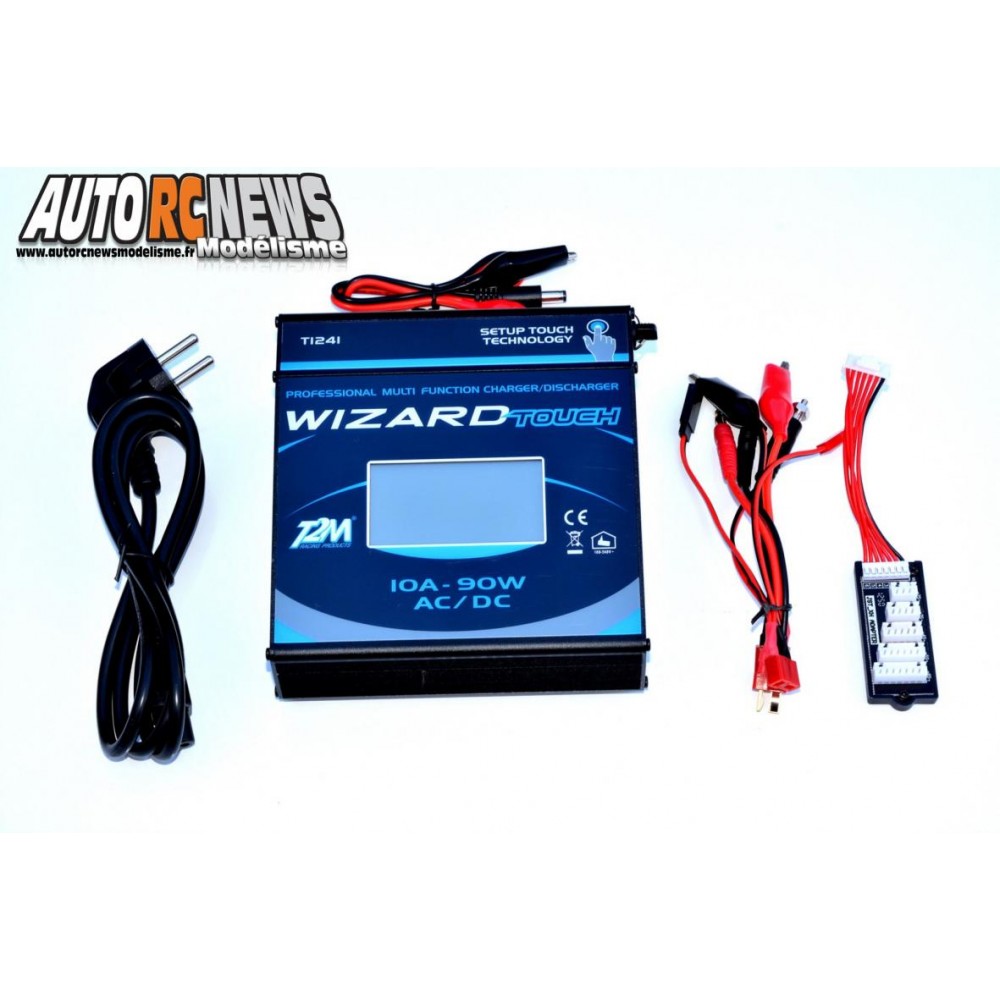

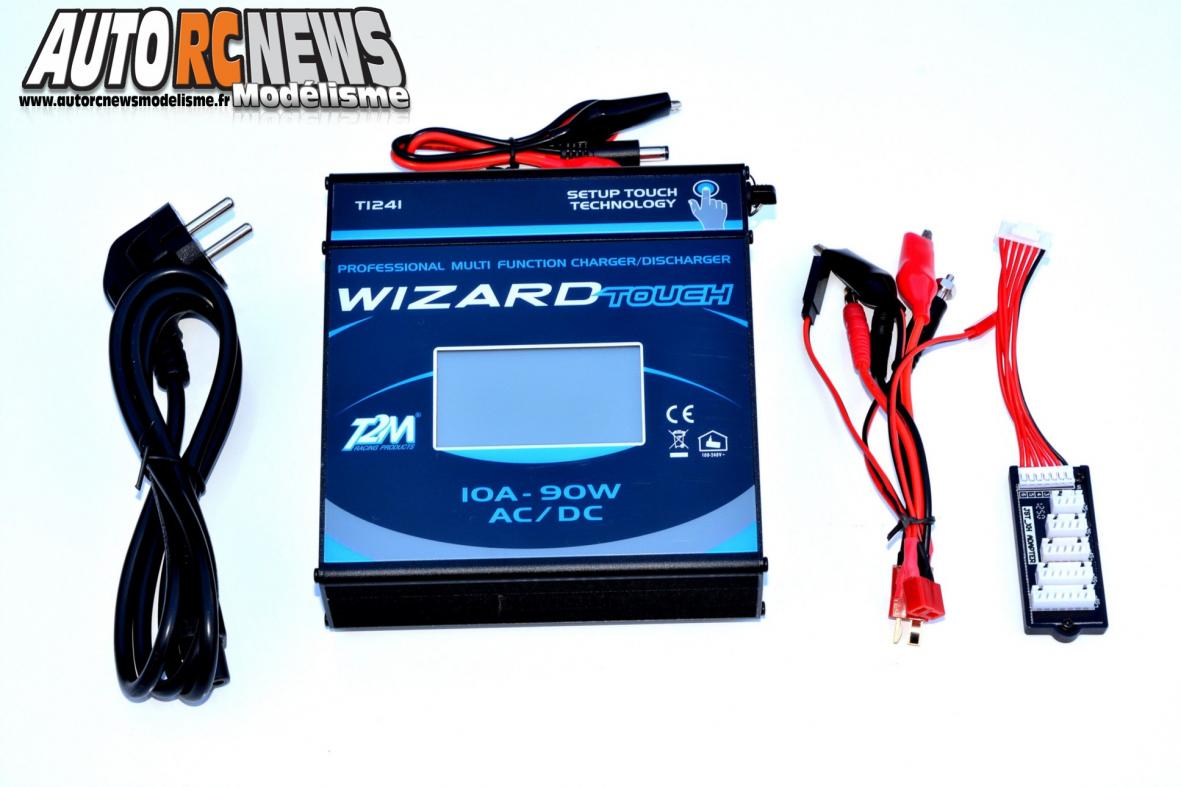

Extérieurement, ce nouveau chargeur met en avant un boîtier carré dans les tons noirs et bleutés. Un boîtier qui est équipé d'un énorme ventilateur de refroidissement visible sur le côté droit du boîtier. En revanche, à contrario de ses concurrents, ce modèle ne possède pas de clavier doté de touches classiques. La navigation dans les programmes reposant ici sur un écran tactile via lequel on opère par l'intermédiaire d'un petit stylet à peine dissimulé que l'on extrait depuis le côté droit du chargeur. Absence de clavier à touches ou pas, le fonctionnement du Wizard Touch sera quand même indissociablement lié à la présence d'un écran à cristaux au travers duquel s'afficheront toutes les données de la programmation et de la charge. Du point de vue de l'équipement, le Wizard Touch se révèle relativement complet, étant notamment fourni avec un cordon d'alimentation pour pouvoir être relié à une prise de 220 volts via une alimentation stabilisée ou a une batterie 12 volts. A l'équipement se joint également un cordon d'alimentation classique muni d'une prise 220 volts. En outre, la boîte contient cinq cordons pourvus de tous les modèles de prises que l'on peut rencontrer dans le commerce pour pouvoir mettre en charge tous les types d'accus connus. Puis enfin, un adaptateur d’équilibrage permettant de recevoir cette fois tous les cordons d'équilibrage des différents accus Li-Po commercialisés à l'heure actuelle. Seul un cordon muni d'une prise type Tamiya manque à l'appel, ce qui est plutôt curieux lorsqu'on sait que T2M est justement l'importateur officiel de la marque aux deux étoiles ! Mais bon, passons sur cet oubli facilement réparable.

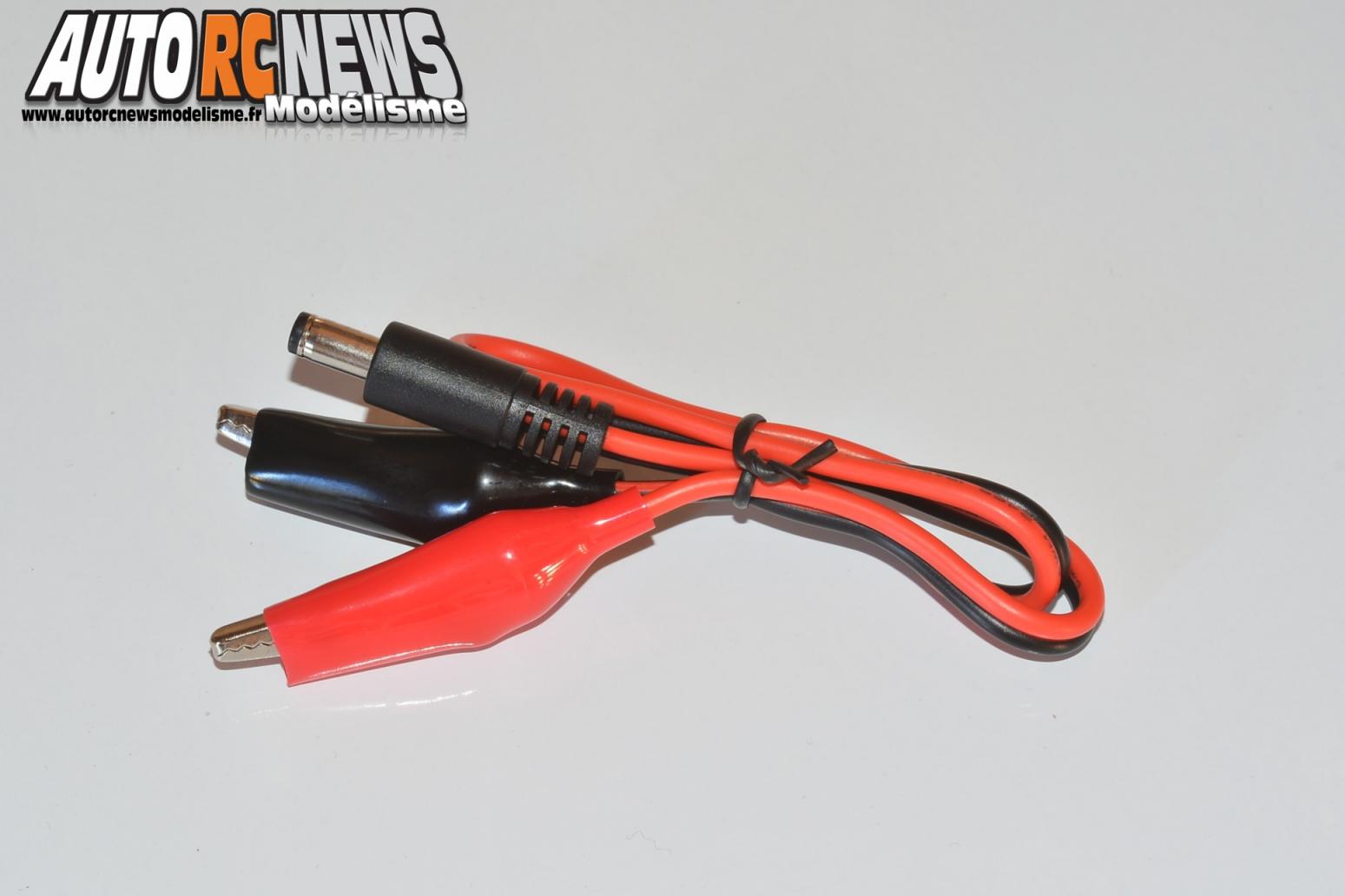

Ce cordon permet de relier le Wizard Touch à une batterie 12 volts ou à une alimentation stabilisée.

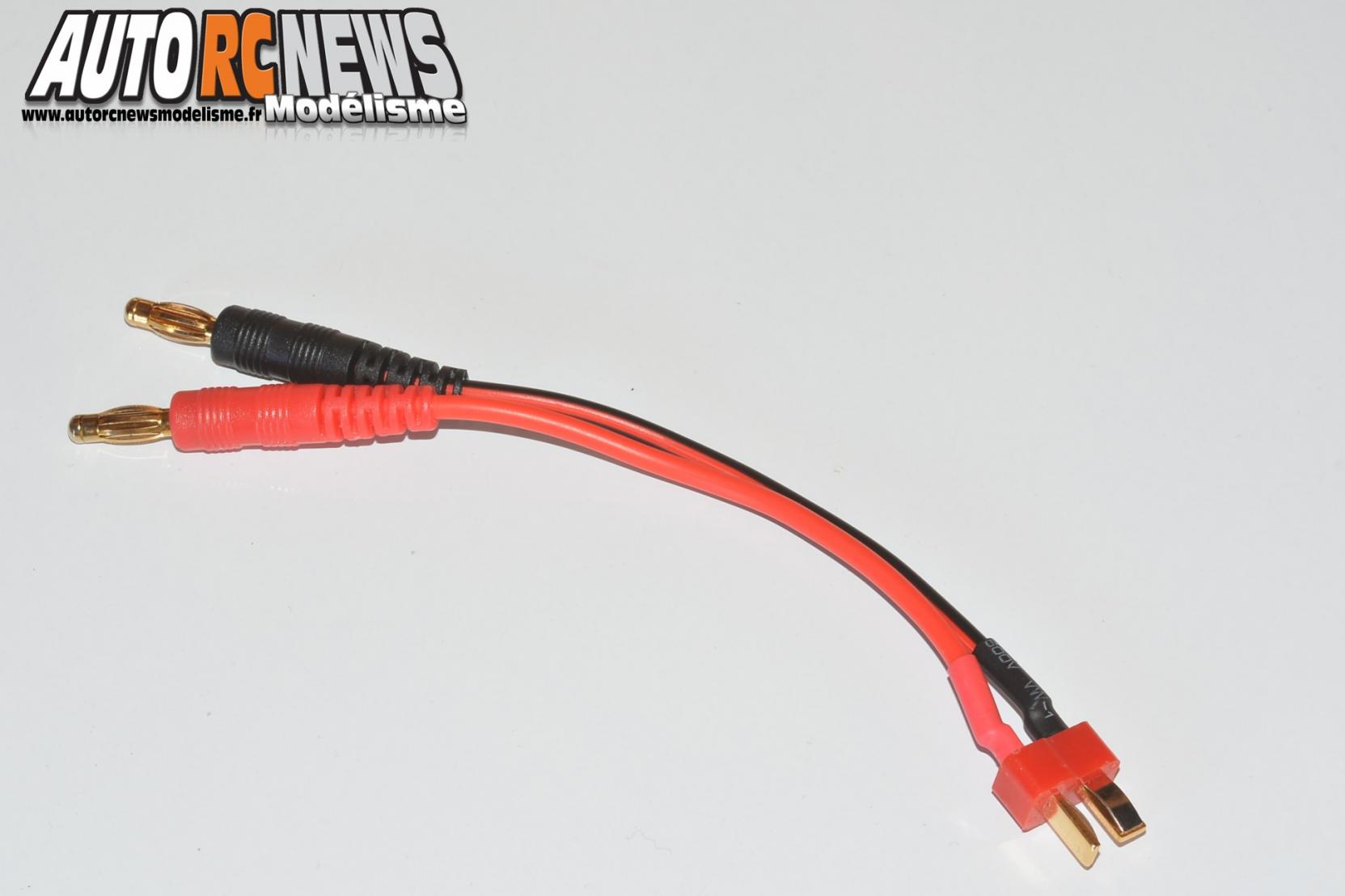

Voici le cordon qui permet de recharger des accus Li-Po, ou des accus Ni-Mh équipés d'une prise Dean en sortie.

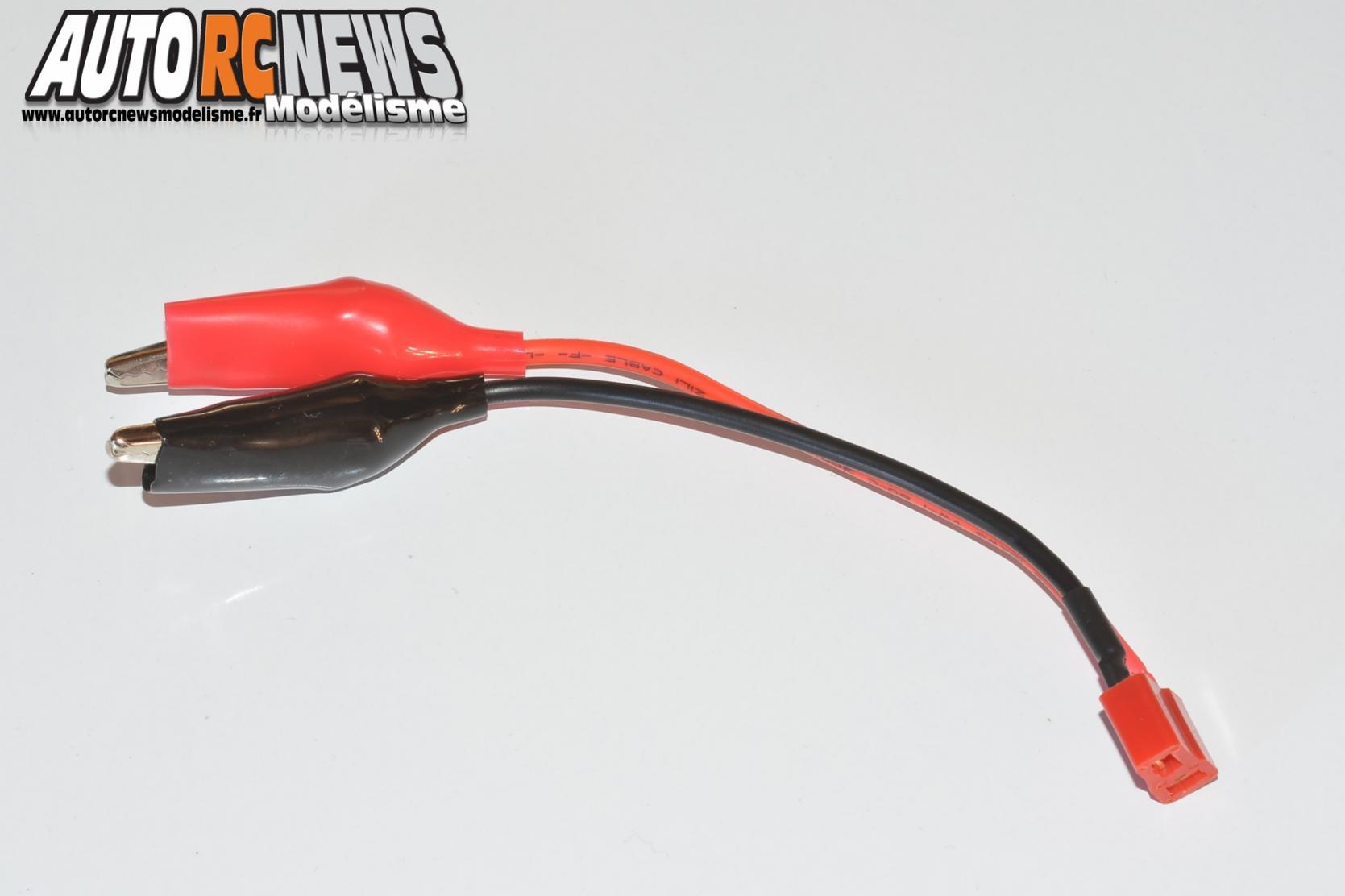

Voici le cordon qui permet de mettre en charge un accu au plomb.

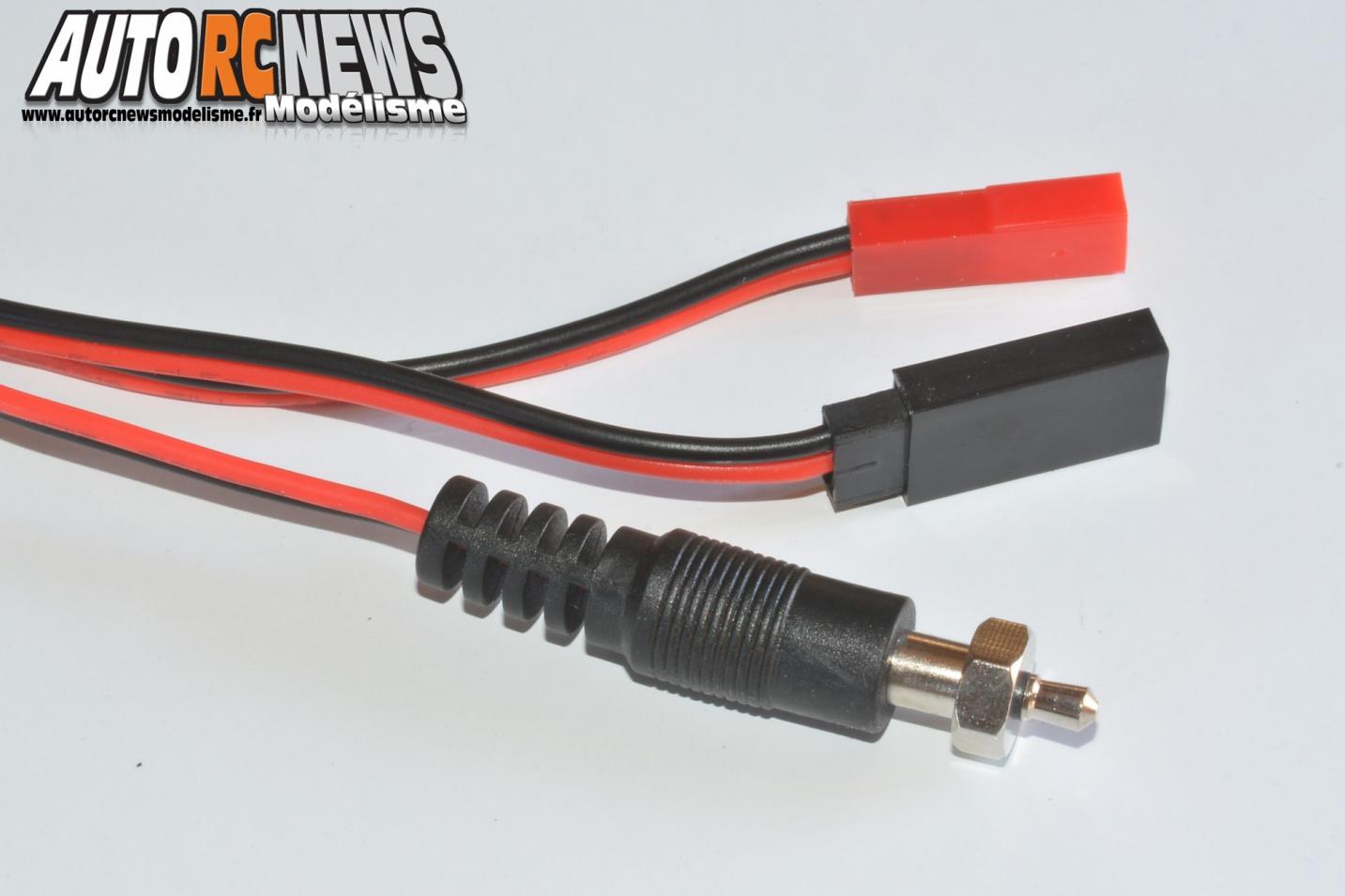

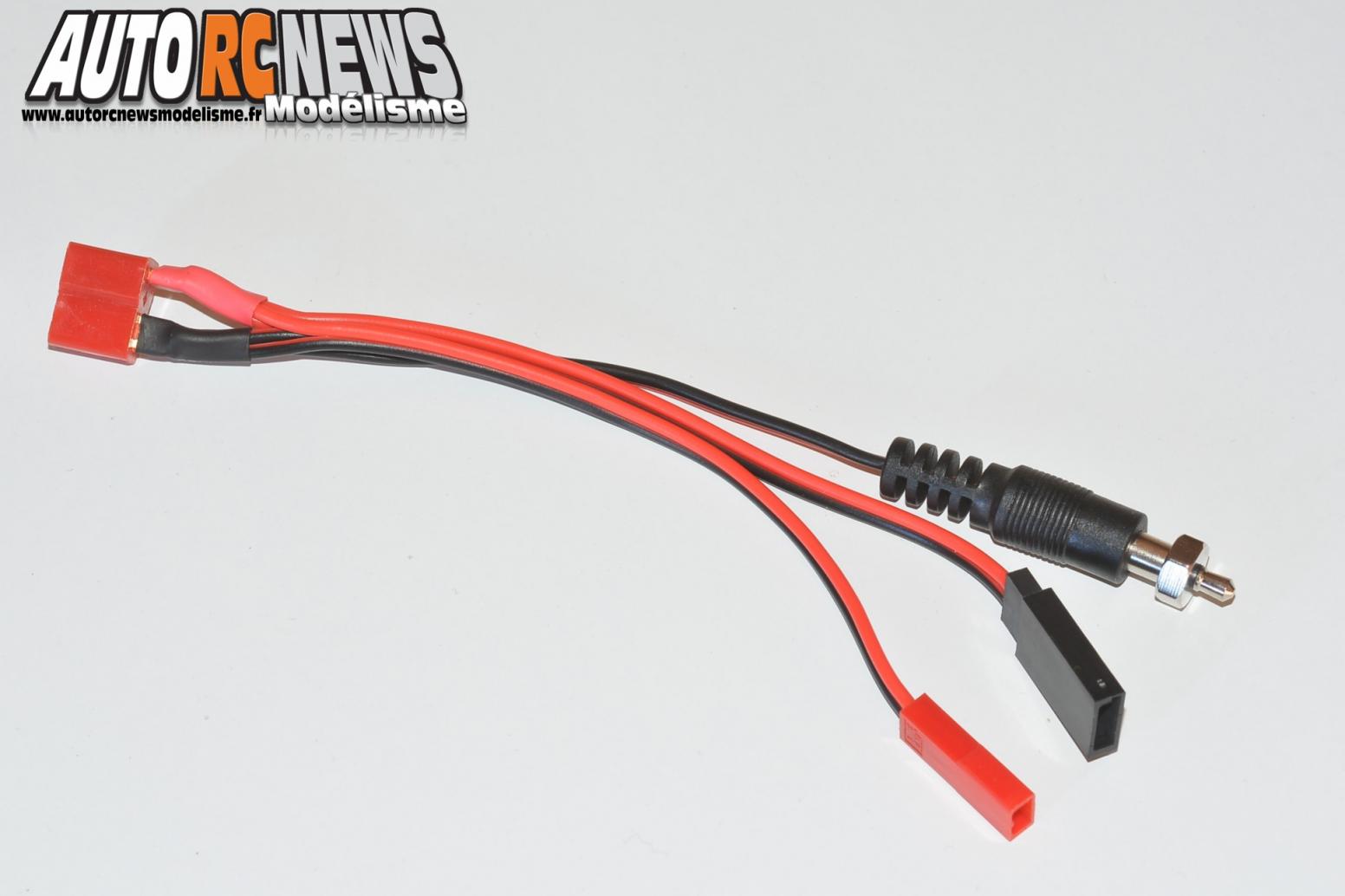

Ce cordon universel permet de mettre en charge ses accus de réception ainsi qu'un chauffe bougie portatif.
Dans le détail, la prise rouge est une prise Bec sur laquelle on viendra généralement relier un boîtier porte piles de réception. La prise noire est une prise de type Futaba. Elle est également dédiée aux accus de réception classiques type Ni-Mh. La dernière prise viendra s'emboîter à l'extrémité de votre chauffe bougie pour recharger celui-ci.
Description du boîtier
Le Wizard Touch est équipé sur le côté gauche de sa façade d'un connecteur Data. Cette prise sera utilisée pour connecter un capteur thermique disponible en option. Un périphérique qui vous donnera la possibilité de mesurer la température de vos accus. On dispose aussi via le boîtier d'un port d'équilibrage universel qui permet comme son nom le laisse supposer de brancher la prise du cordon d'équilibrage de vos accus Li-Po durant la charge de ces derniers (jusqu'à 6S). Ces sorties sont suivies des deux entrées positives et négatives permettant de relier le cordon de charge principal muni de fiches bananes.
Par le côté gauche de son boîtier, le Wizard Touch pourra être relié directement à un cordon d'alimentation 220 volts ou via une alimentation stabilisée.
On viendra raccorder les différents cordons de charge et périphériques sur le côté droit du chargeur.

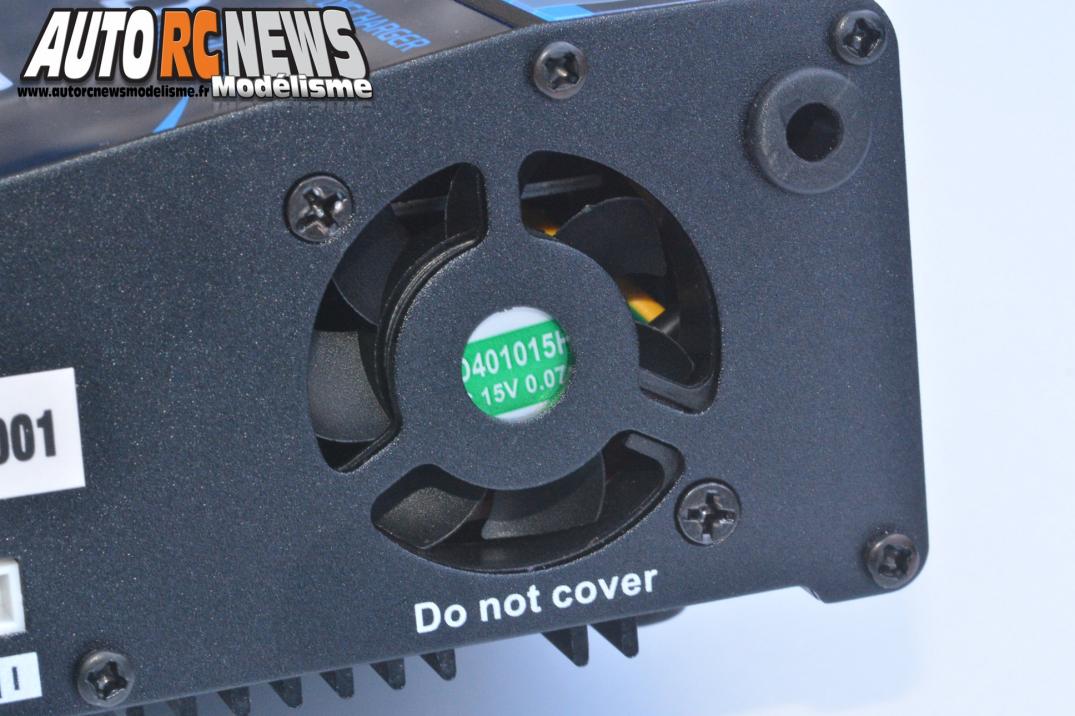

Le Wizard Touch est doté d'un énorme ventilateur de refroidissement.

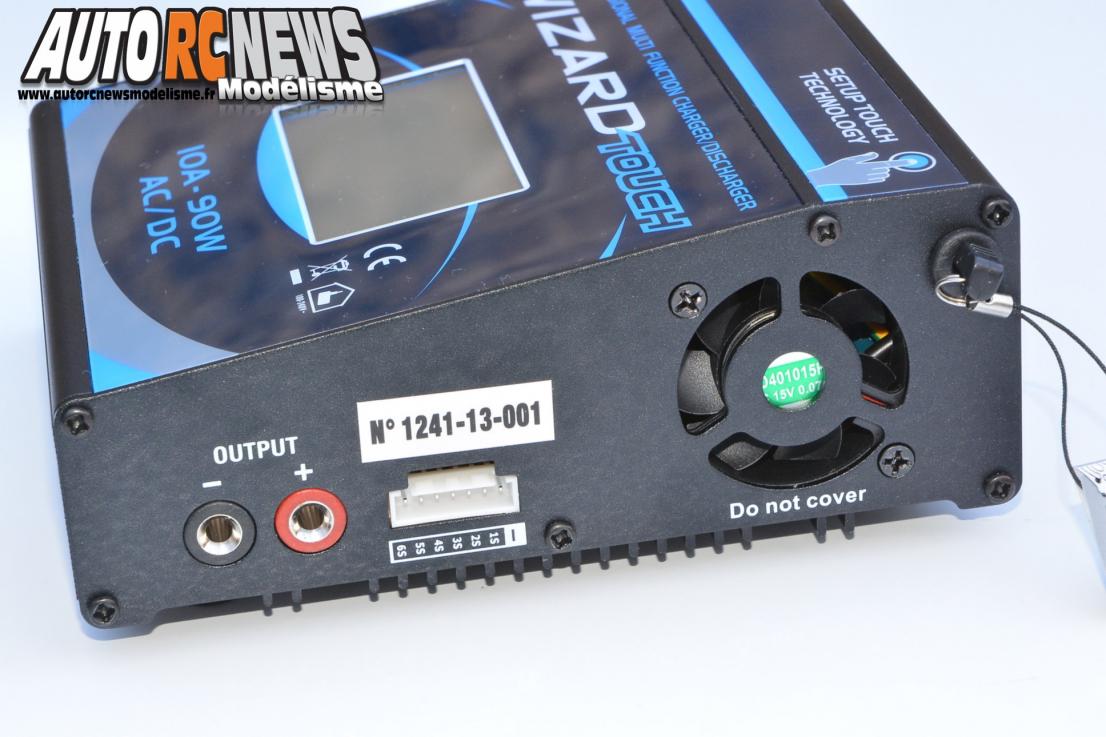

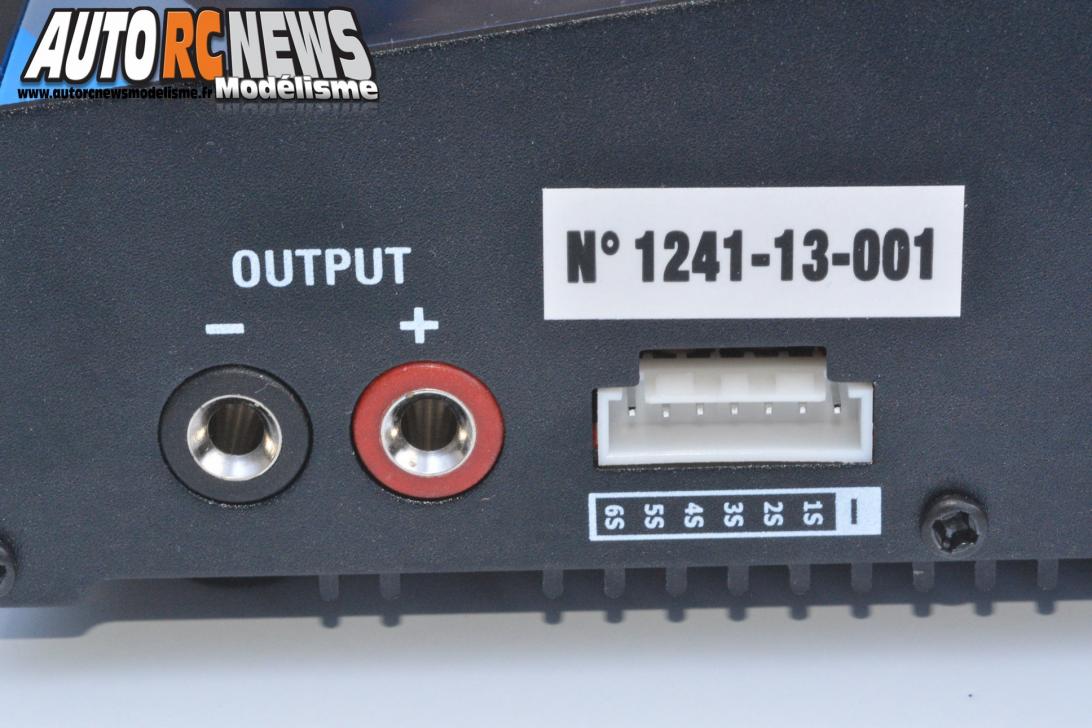

Voici les deux entrées pour raccorder un cordon de charge classique, avec à leur côté la prise d'équilibreur.

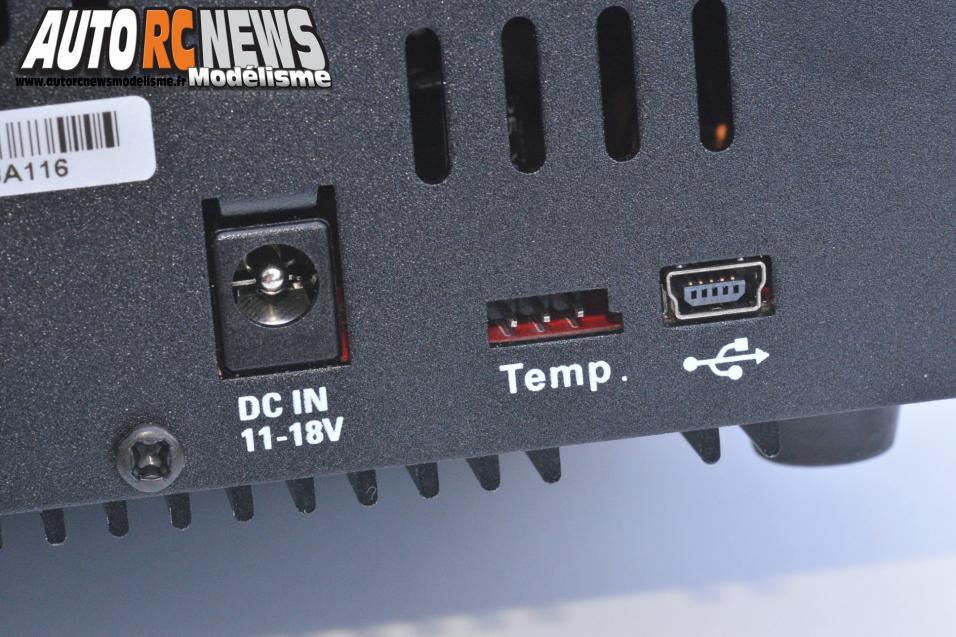

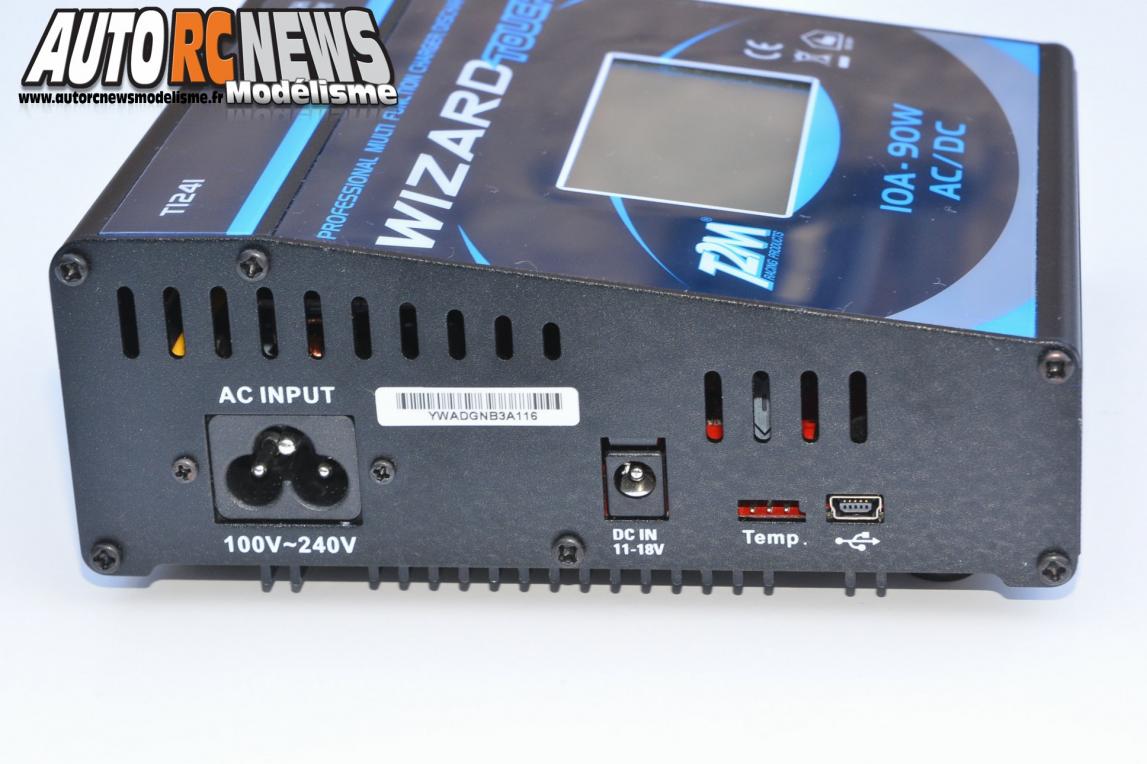

A gauche, le chargeur dispose d'un jack qui permettra de le relier à une alimentation stabilisée ou une batterie 12 volts. Au milieu, nous apercevons la prise qui permet d'accueillir en option une sonde de température. A droite, une prise USB qui permet de visualiser les données du chargeur sur un écran d'ordinateur et d'effectuer les mises à jour.

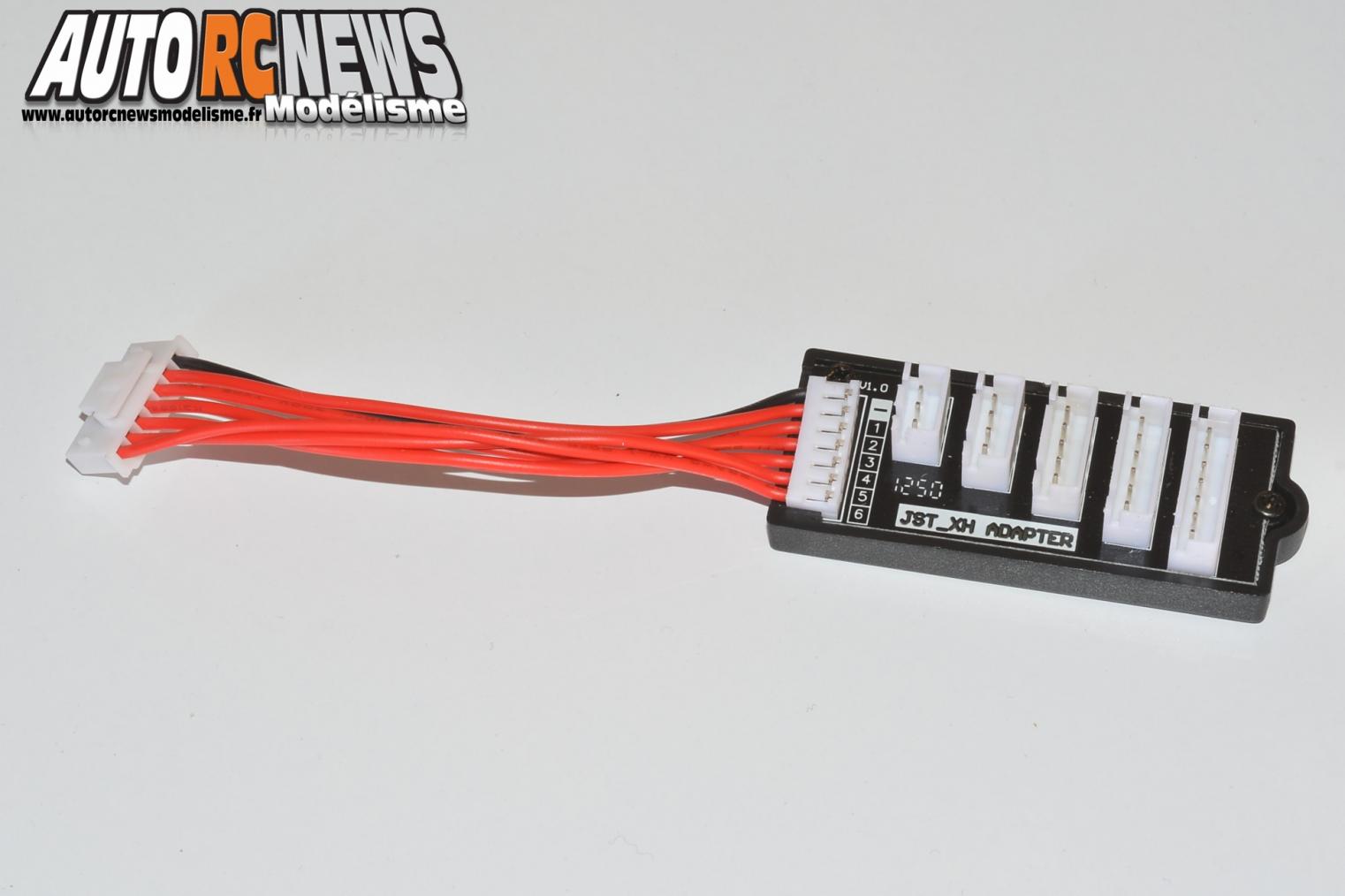

Voici le cordon d'équilibrage.

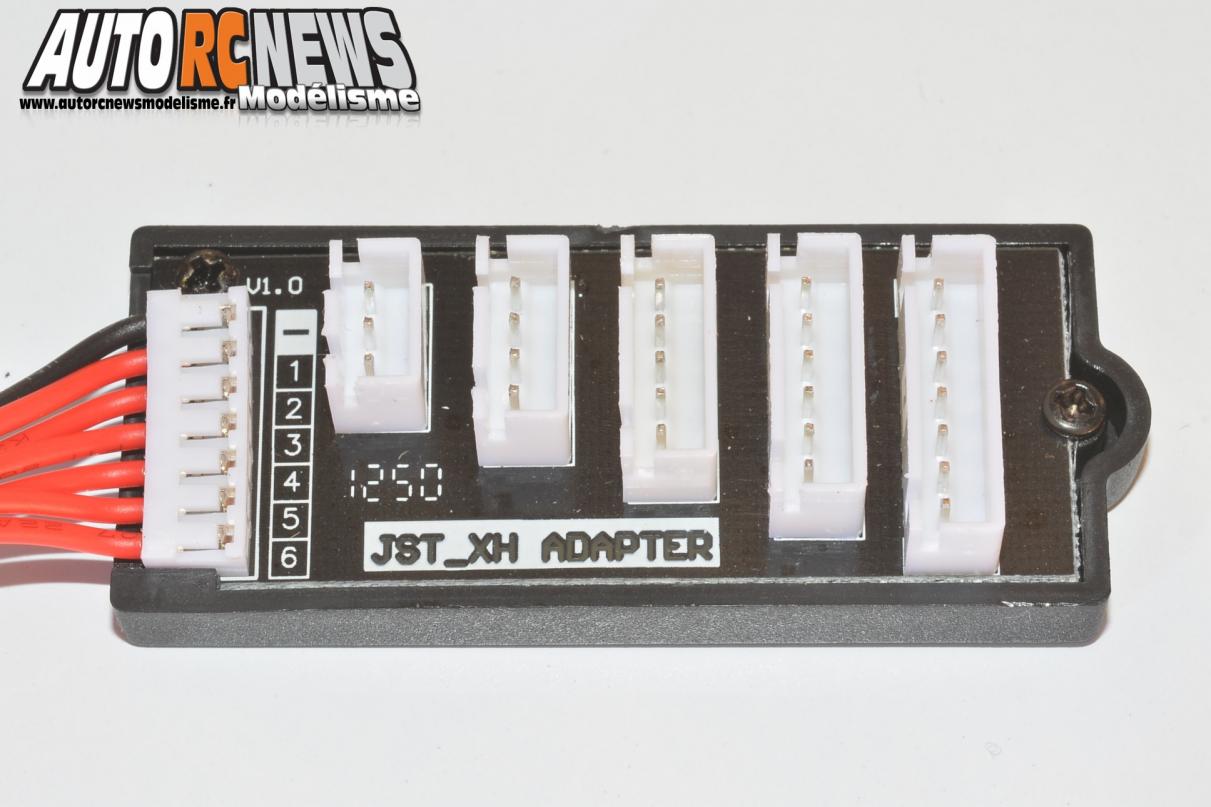

5 ports sont prévus pour pouvoir recharger des accus Li-Po allant jusqu'à 6 éléments.
Les fonctions
Premier point bon à savoir, le Wizard Touch s'avère compatible avec tous les types de batteries Ni-Cd, Ni-Mh, Li-Po, Li-Ion, Li-Fe, et les accus au plomb. Grâce à son alimentation de 90 watts et à sa technologie de pointe, il sera en mesure de pouvoir charger et décharger jusqu'à 16 accus Ni-Cd et Ni-Mh et jusqu'à 6 éléments avec des accus Li-Po. Il possède d'autre part vingt mémoires pour stocker et rappeler facilement les programmes de charge qui demeurent les plus couramment employés. De nombreuses sécurités de charge sont réglables comme la tension maximale, le temps de charge maximal, une coupure automatique en cas de surcharge, une coupure en cas de surchauffe. Bref, il s'agit là d'un chargeur vraiment complet. Dès la mise sous tension du chargeur, l'écran LCD rétro éclairé se met à briller de mille feux et vous propose de paramétrer le mode de charge désiré en fonction des accus à charger au travers de deux flèches placées aux extrémités de l'écran. Pour faire défiler les différents modes, il convient en premier lieu d'extraire le petit stylet qui est encastré tout en haut dans le coin droit du chargeur. Puis à l'aide du petit ustensile, de donner des pressions successives sur l'une des deux flèches. Par défilement successif, le Wizard Touch propose un mode de charge pour les accus Ni-Mh, puis Ni-Cd, puis au plomb, puis un menu Power, suivi d'un autre menu Set Up, puis d'un menu View, puis d'un menu Mémo, puis un mode de charge pour les accus Li-Po, puis un mode de charge pour les accus Li-Ion, et enfin pour terminer un mode de charge pour les accus Li-Fe. Quand le mode de charge voulu aura été sélectionné, plusieurs options se présenteront à vous selon les accus choisis. Elles figurent chacune au bas de l'écran. Soit précisément une option de Charge (CHG), puis une option de Décharge (DCHG), ou bien une option Storage (Stor) ou encore une dernière option Cycle. Sélectionnez d'abord la fonction charge à l'aide du stylet, et découvrons ce que le Wizard Touch propose ensuite. En mode Ni-Mh ou Ni-Cd, nous trouvons en premier lieu sur la première ligne la capacité de l'accu à charger, puis respectivement de haut en bas, l'Ampérage de charge désiré, le mode de charge (automatique ou manuel), puis le niveau du Delta Peak (réglable de 5 à 25 mV en Ni-Mh), puis le Trickle Current (réglable de 50 à 200 mA en Ni-Mh). En mode Li-Po, Li-Ion et Li-Fe, nous trouvons sur la première ligne le voltage du pack et le nombre d'éléments à charger (soit de 3,7 à 22,2 volts et de 1 à 6S), puis respectivement de haut en bas, la capacité de l'accu à charger (de 50 mA à plus de 25000mA), puis l'Ampérage de charge désiré (de 0,10 à 10 Ampères), puis le End Volt (de 3,30 à 4,30 v par élément), et le CHG Mode qui vous permet de charger des accus avec une prise d'équilibrage intégrée ou en faisant appel à un équilibreur séparé. Une fois tous ces paramètres ajustés selon vos préférences, il ne vous reste plus qu'à valider la charge en pressant sur la mention Enter, ou à quitter le mode en pressant sur ESC. A partir d'un mode de charge identique, vous pouvez disposer également d'une fonction décharge qui vous permettra de paramétrer respectivement le End Volt (de 0,10 à 24 volts en Ni-Mh), la capacité des accus concernés, et le Current (soit l'Ampérage de charge, de 0,10 à 5 Ampères en Ni-Mh). Avec des accus Ni-Cd ou Ni-Mh, une fonction Cycle répartie sur 5 cycles est également proposée pour optimiser le remplissage de vos accus. Plus sophistiquée, la fonction Set Up s'adresse aux accus Li- Po dont le voltage serait descendu en dessous de la valeur de sécurité pré réglée en usine sur le chargeur. Ce qui a pour conséquence dans ce cas de bloquer le démarrage de la charge. La fonction Set Up permet justement d'activer la regénération des accus (Précharge Time) pour enclencher à nouveau la charge. A manier avec précaution et à n'utiliser que dans le cas où l'on ignore les caractéristiques de ses accus. Plus instructive, la fonction View permettra à l'utilisateur de visualiser la tension, la résistance interne de ses accus, la température interne du chargeur, et même celle des accus si la sonde optionnelle est connectée à ce moment là.
L'écran LCD bénéficie d'un rétro éclairage qui accentue la lisibilité des données.

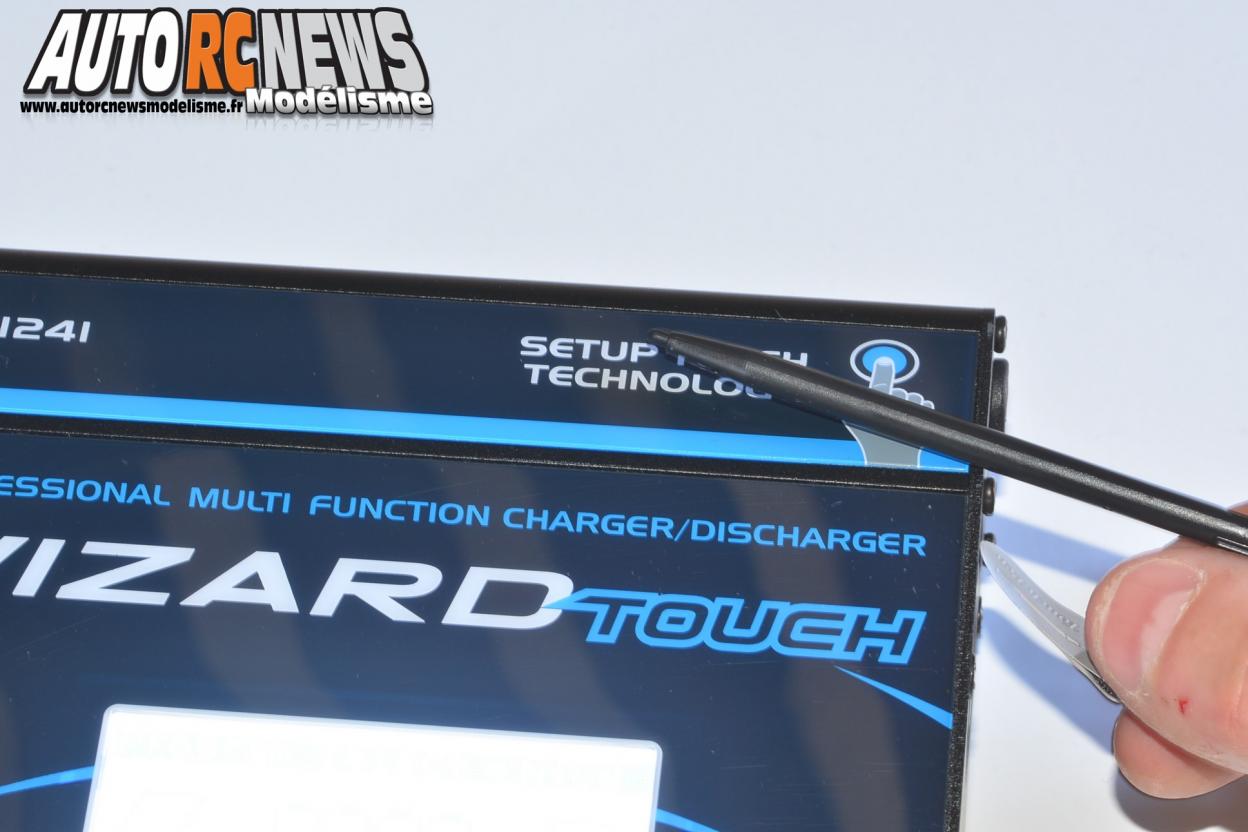

Pour faire défiler les différents modes il convient en premier lieu d'extraire le petit stylet qui est encastré tout en haut dans le coin droit du chargeur.

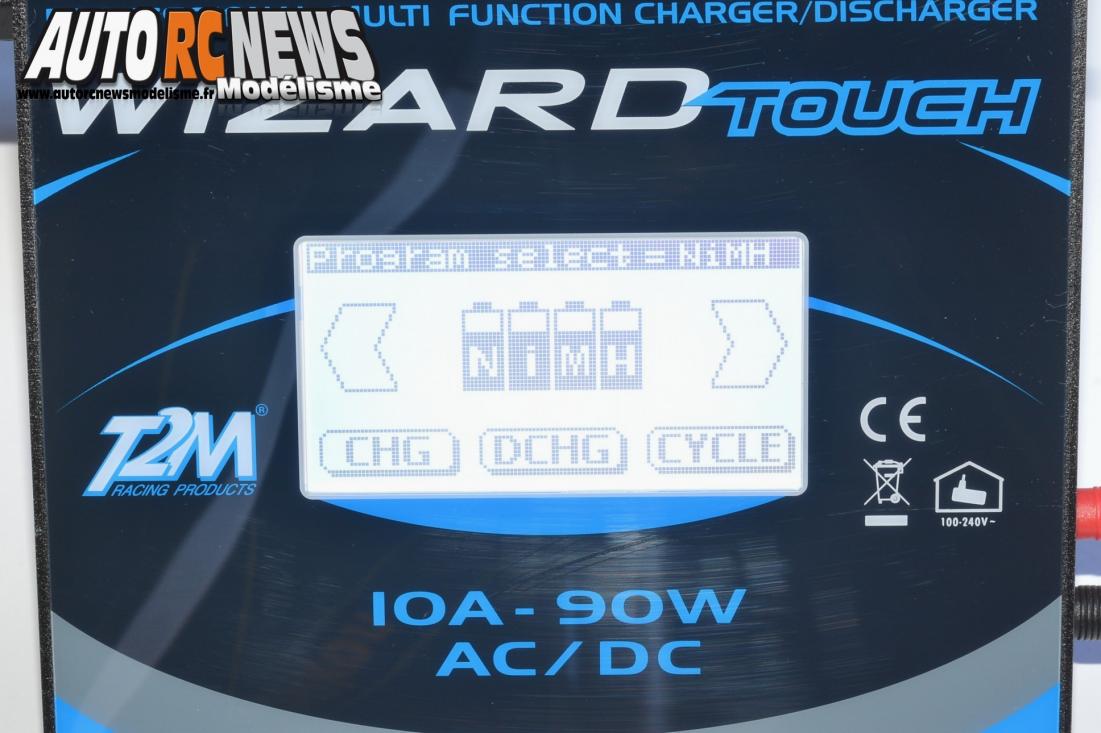

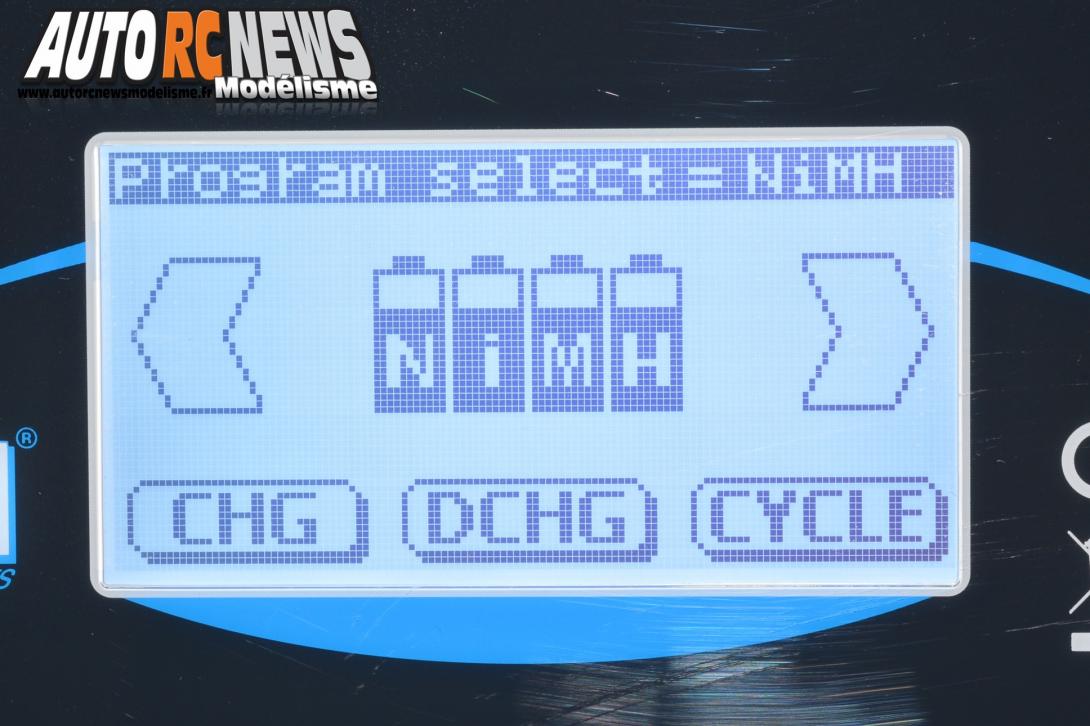

La navigation dans les différents menus proposés par ce chargeur s'effectue grâce à deux flèches disposées de part et d'autre de l'écran LCD.

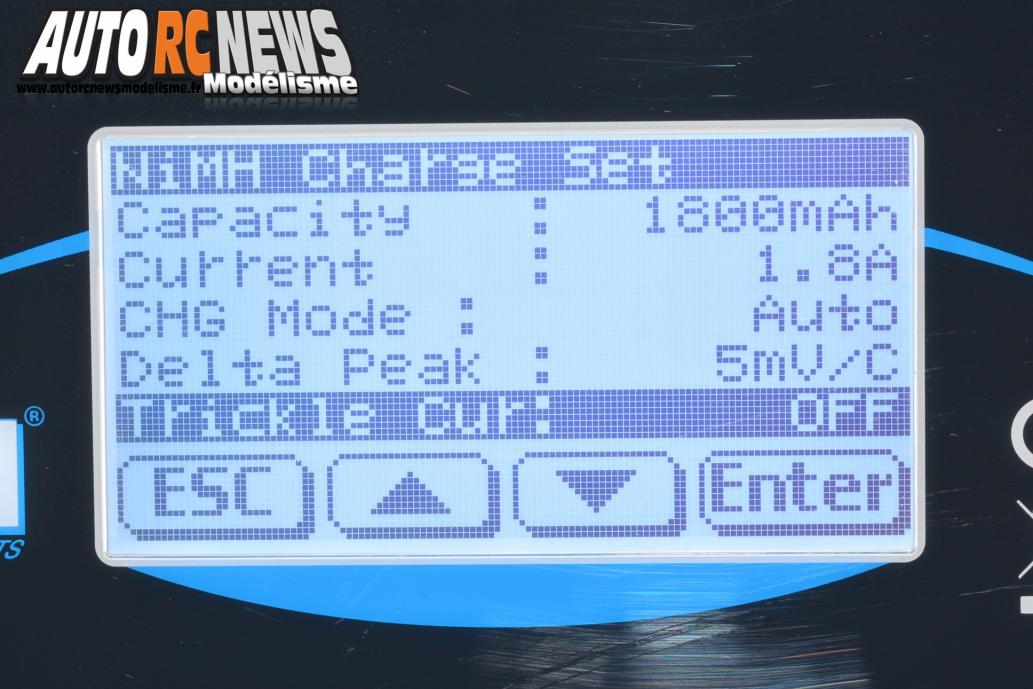

Voici ce que vous découvrirez en entrant dans l'une des fonctions consacrées à la charge comme ici avec la charge d'un accus Ni-Mh.

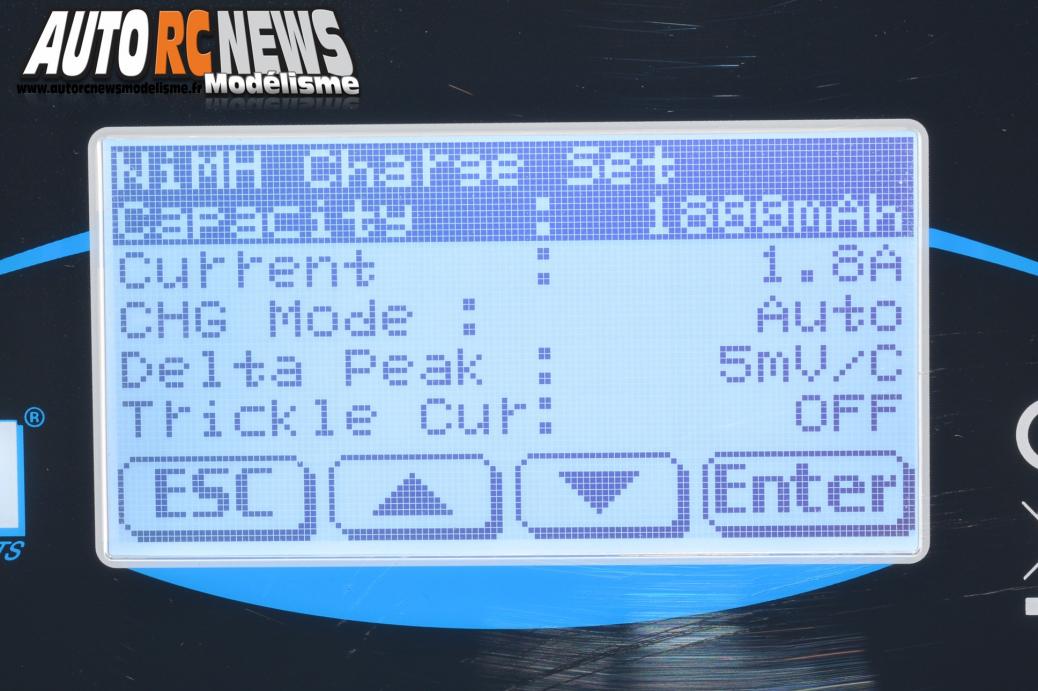

Pour paramétrer une fonction bien précise, il suffit de mettre celle-ci en surbrillance en faisant appel aux deux flèches centrales de l'écran puis en donnant ensuite une pression sur la touche Enter.

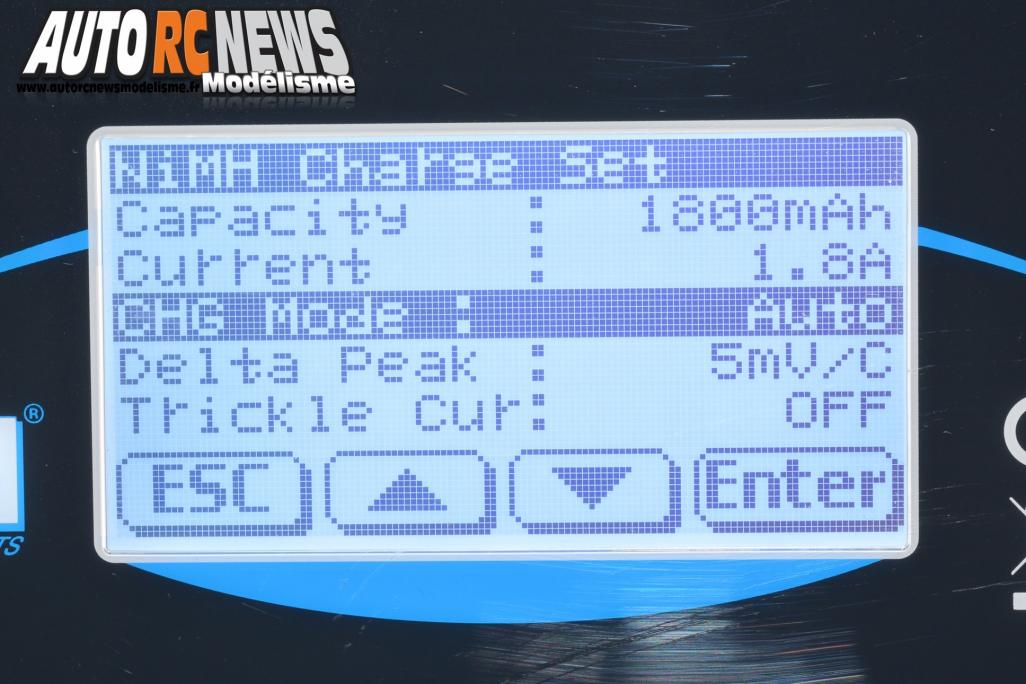

Quand vous sélectionnez le mode de Charge Automatique, le Wizard sélectionne de lui même l'Ampérage de charge à donner.
Le Delta Peak est réglable. Cette fonction insuffle une charge lente à vos accus à la fin de la charge rapide classique. Un Delta de 12 mV est conseillé avec des accus Ni-Cd, et de 7 mV avec des accus Ni-Mh.
Le Trickle peut être paramétré ou désactivé (recommandé).

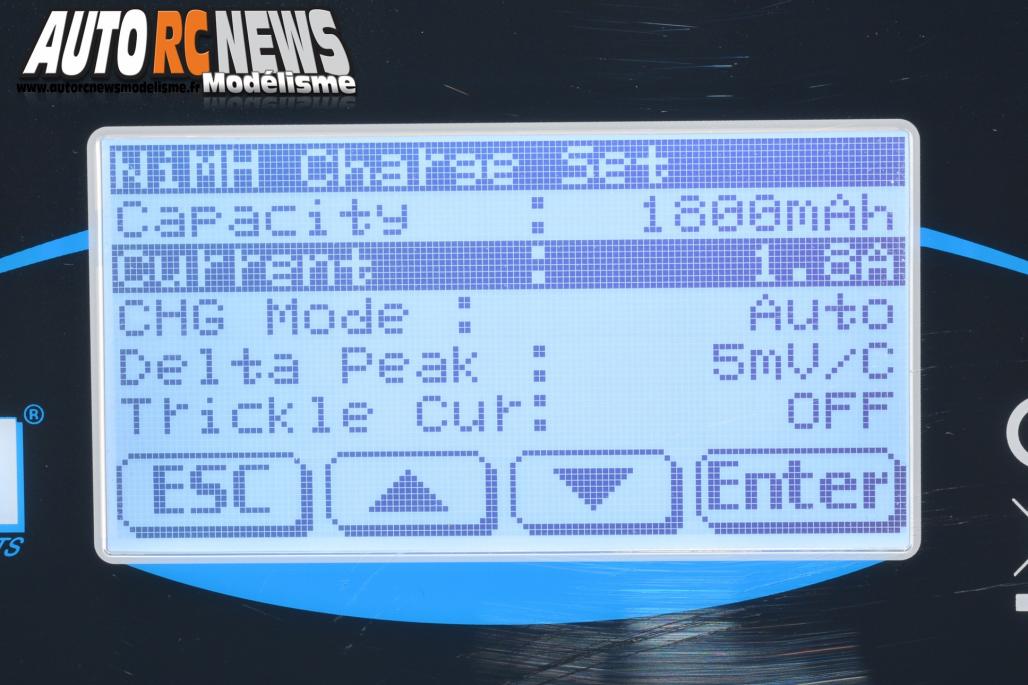

La capacité de l'accu à charger se règle ici. En mode Ni-Mh, le Wizard peut recharger des accus allant de 50 mA à plus de 30000 mA !
Le premier palier de charge démarre à 0,1 Ampère. Soit 100 mA.
Le Wizard Touch autorise des charges pouvant aller jusqu'à 10 Ampères !

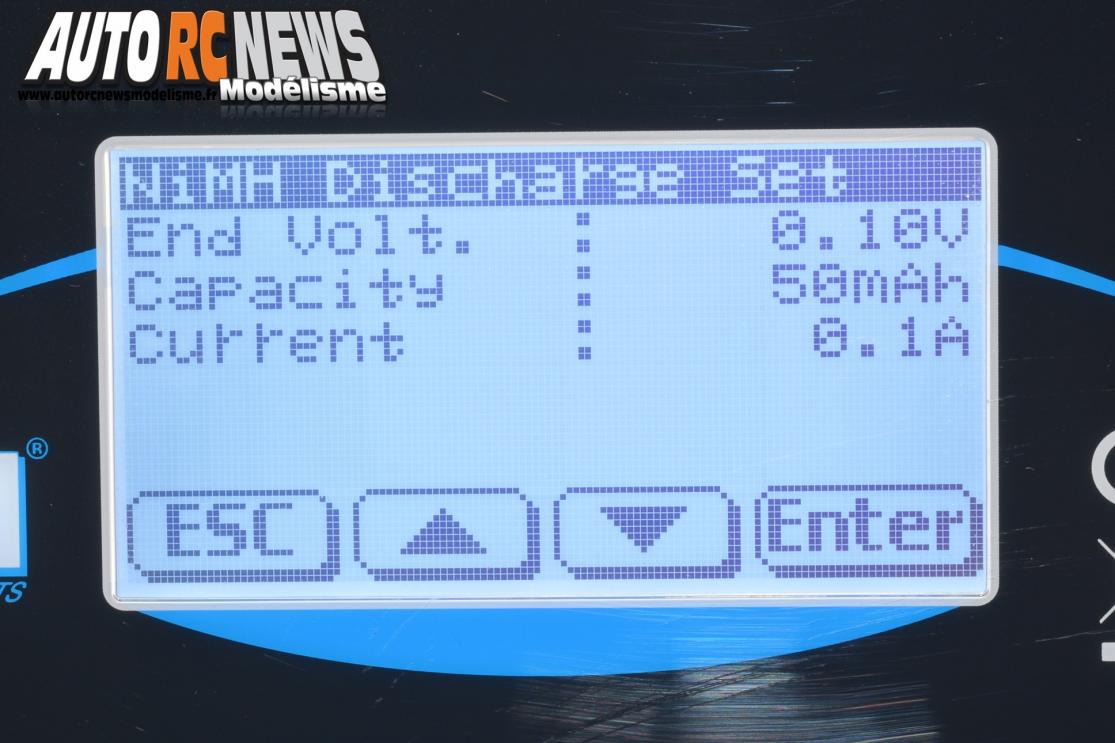

La fonction Discharge permet de décharger vos accus.

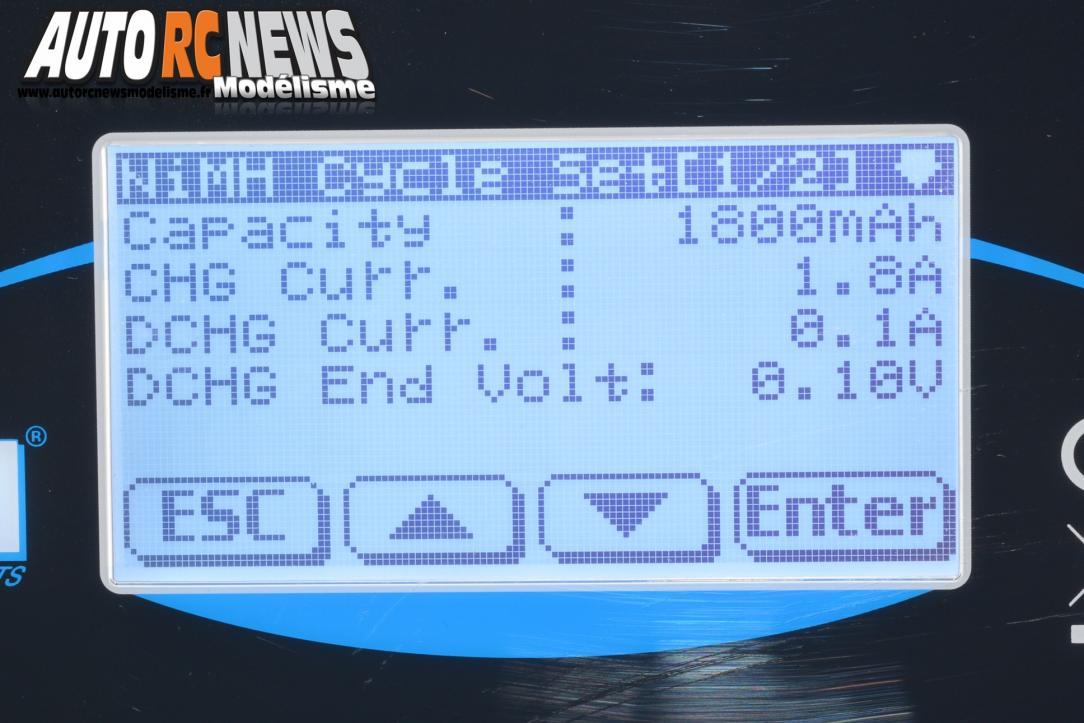

Pour optimiser le remplissage de vos accus, une fonction Cycle est également d'actualité, avec 5 cycles de charge maxi.
Le Wizard Touch possède aussi un programme dédié aux accus Ni-Cd.
Le programme de charge pour les accus Li-Po.

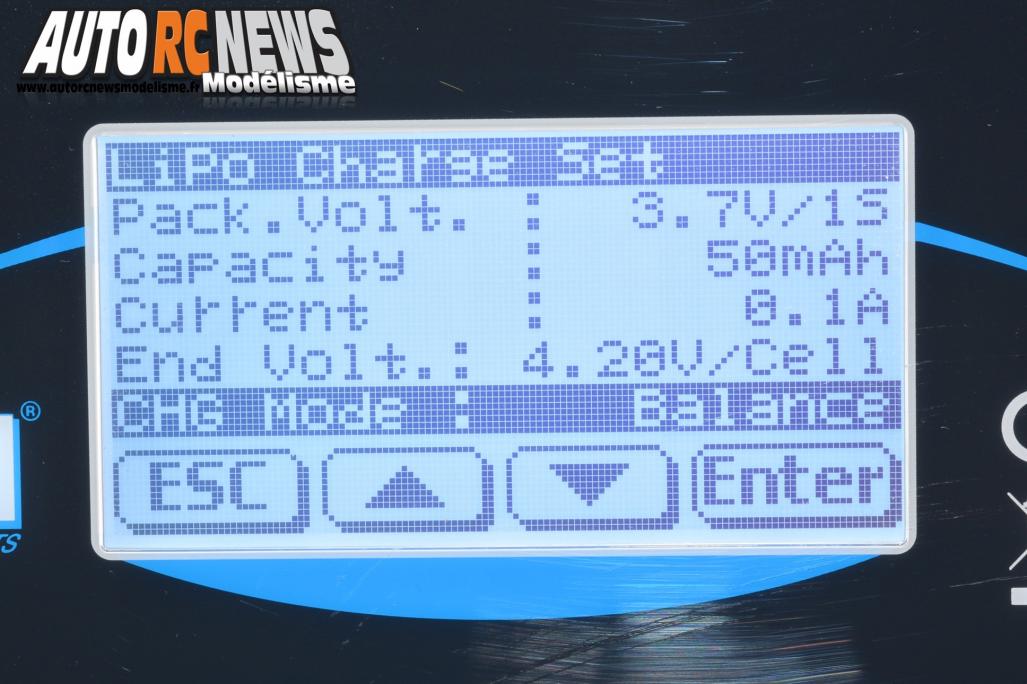

En mode Li-Po, sélectionnez la fonction Balance si votre pack fait appel à la prise d'équilibrage du chargeur.

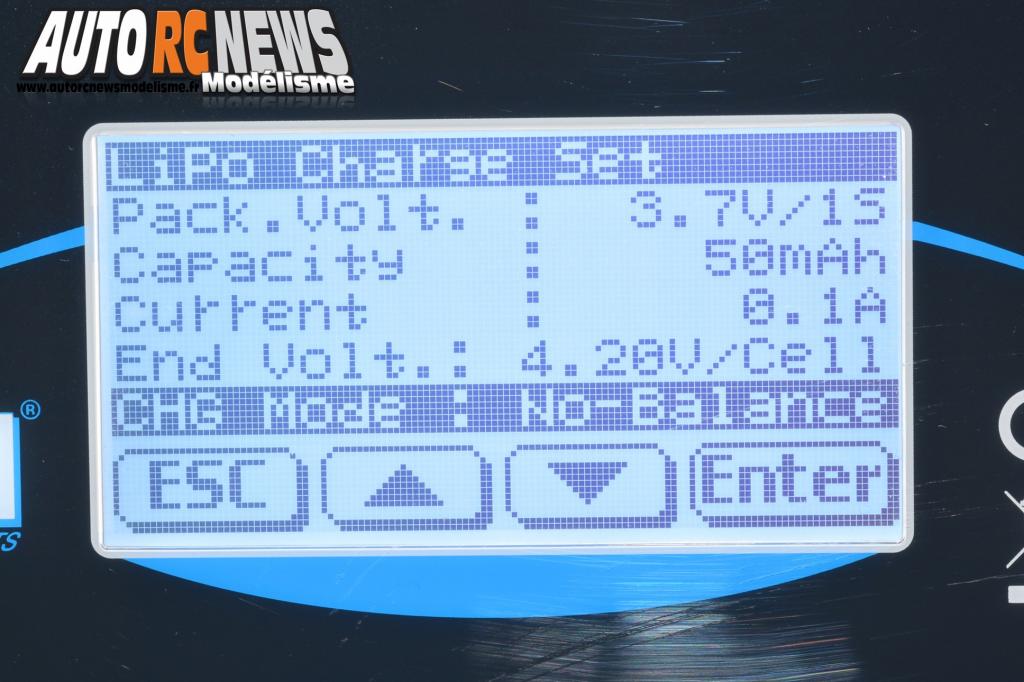

Si vous chargez vos accus Li-Po à l'aide d'un équilibreur séparé, veuillez sélectionner la fonction No-Balance.
Le programme de charge dédié aux accus Lithium Ion.
Le programme de charge dédié aux accus Lithium Fer.
Le programme Storage est destiné essentiellement aux accus Li-Po, Li-Fe et Li-Ion. Celui-ci va charger puis décharger l'accu connecté en vue de le stocker sans l'endommager. Important lorsqu'on sait qu'un accu de ce type doit être chargé à 40% de sa capacité en cas d'inutilisation prolongée.

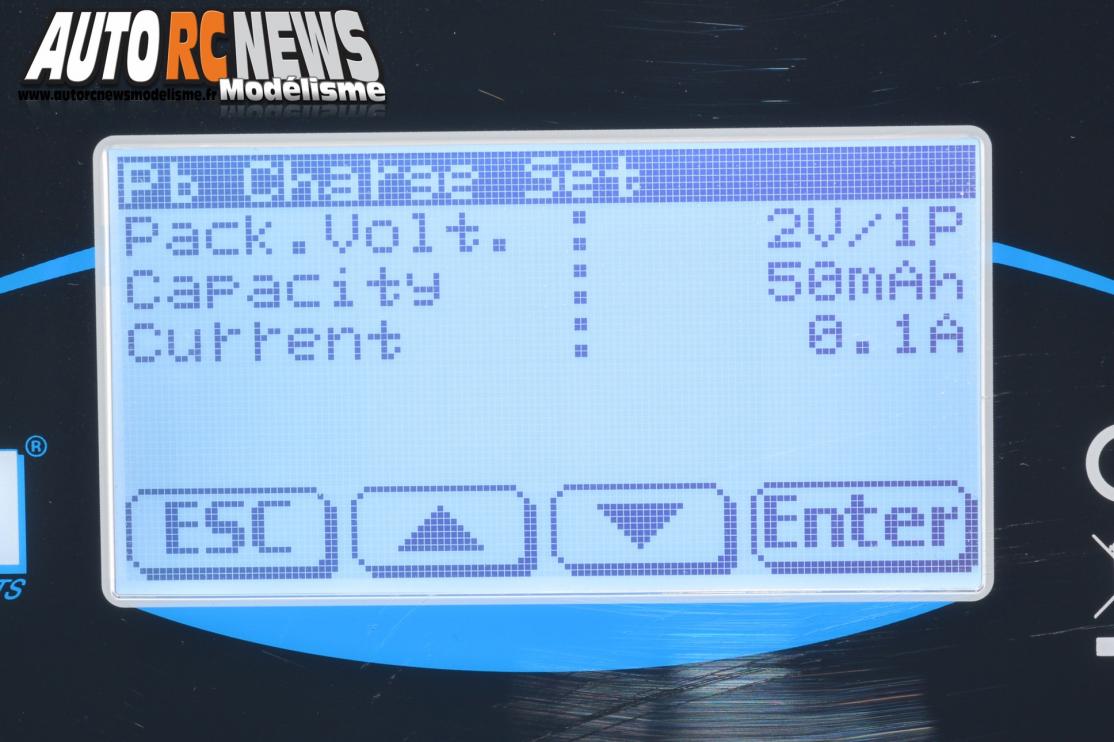

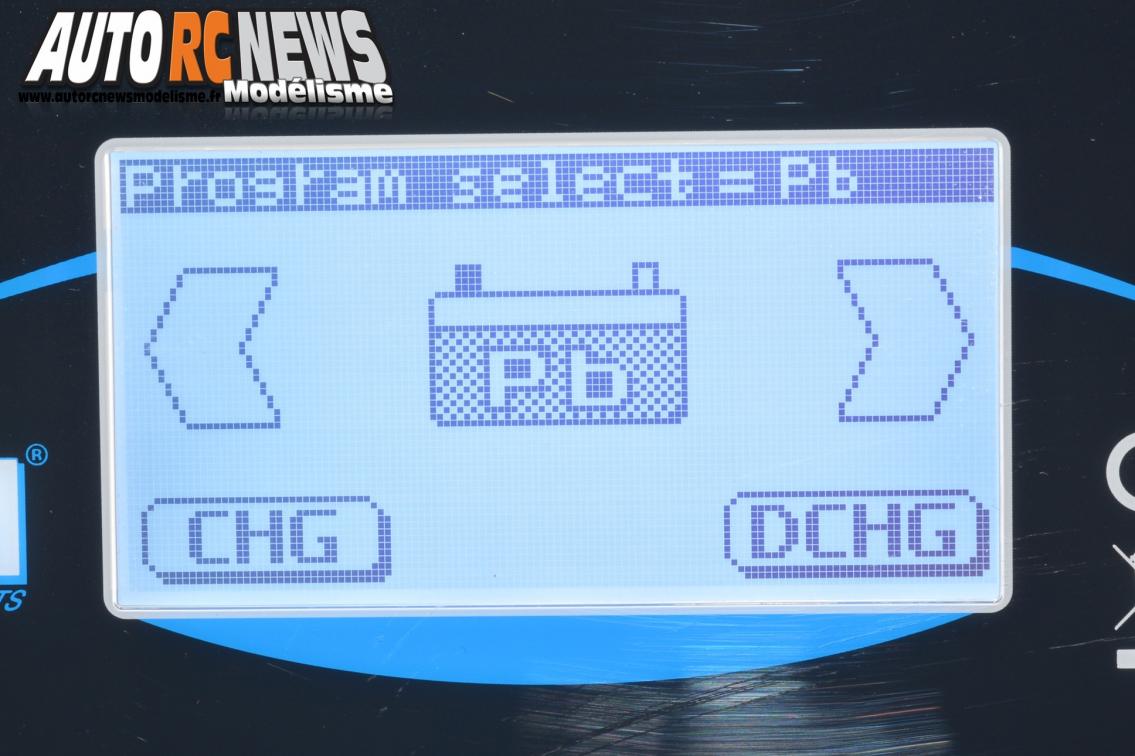

Le programme dédié aux accus au plomb.

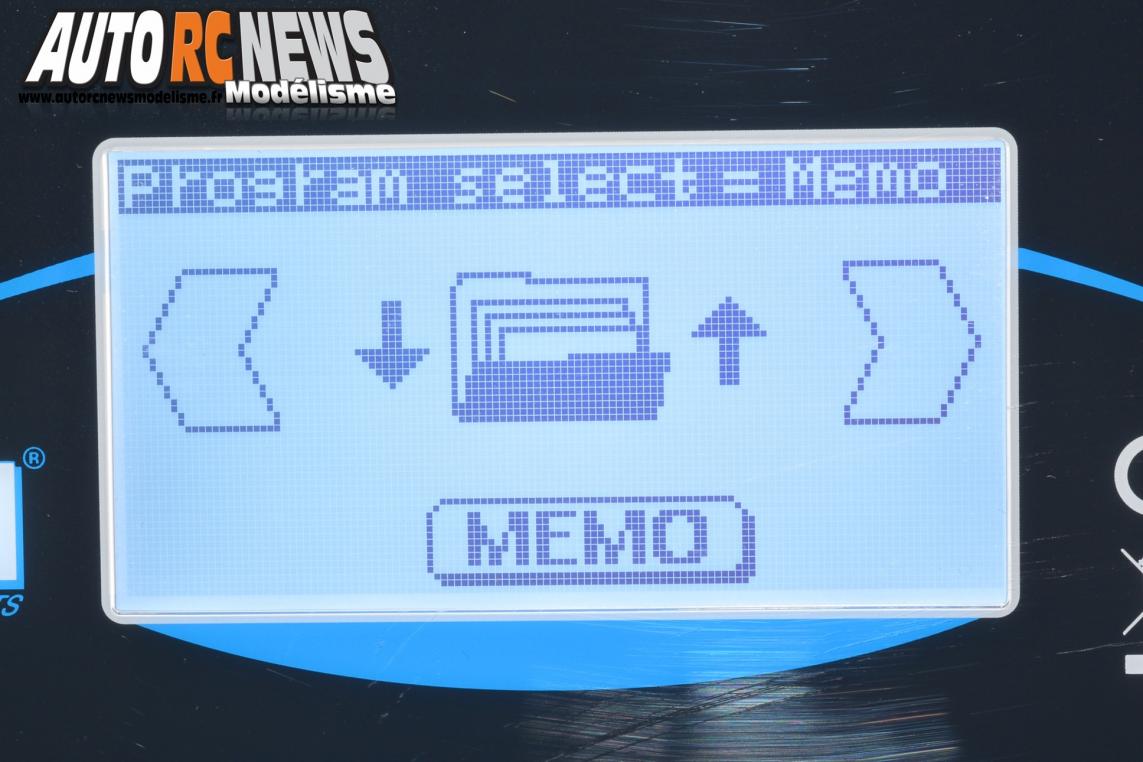

Le mode Mémo permet d'engranger jusqu'à 20 modèles d'accus en mémoire pour éviter d'avoir à tout reparamétrer à chaque fois.

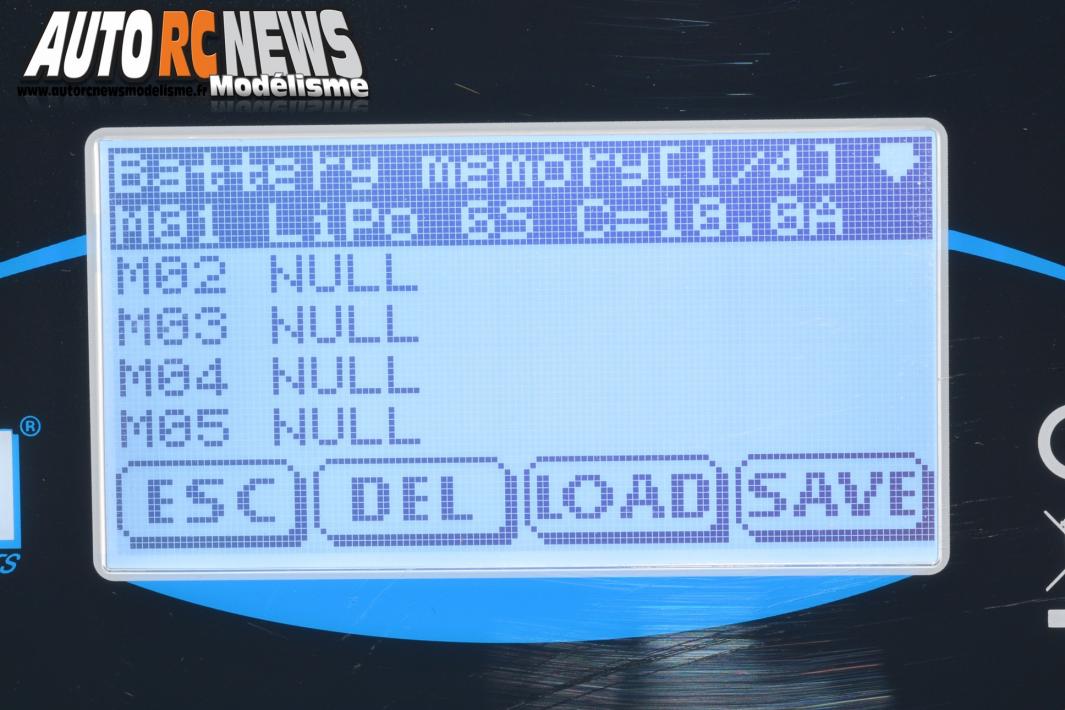

En mode Memo, on sélectionne d'abord l'une des 20 mémoires disponibles, puis l'on appuie ensuite sur la touche " Save " pour mémoriser ses réglages personnels.

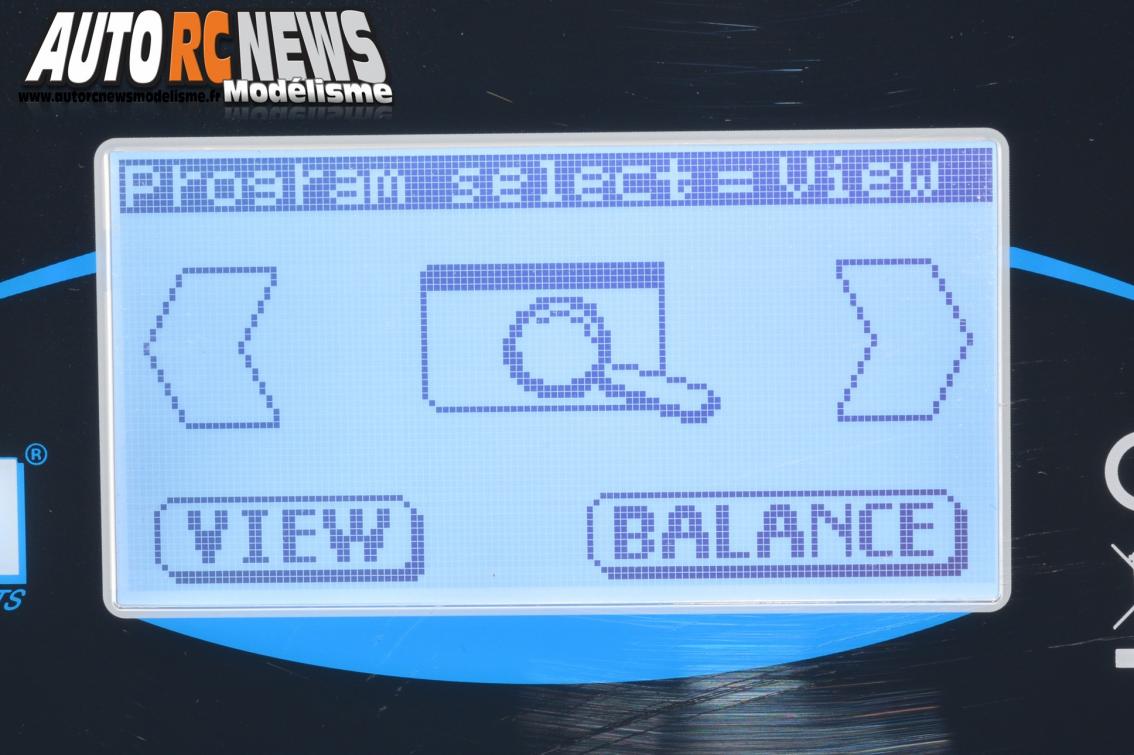

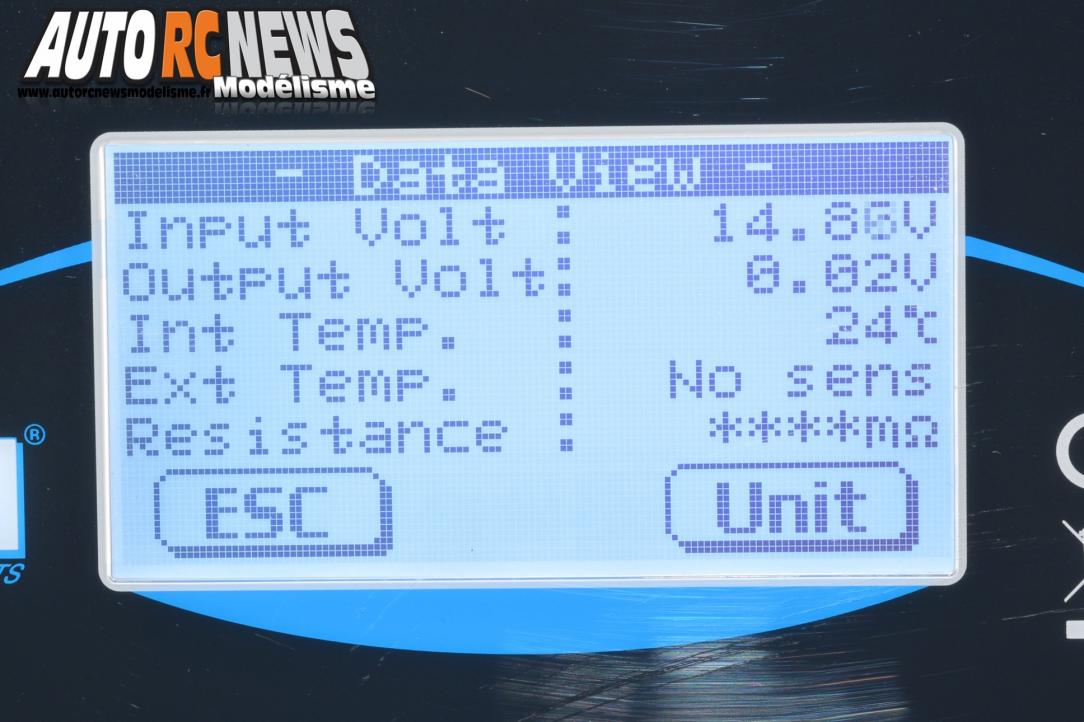

Le mode View permet de visualiser la tension, la résistance interne de l'accu, la température interne du chargeur, ainsi que la température de l'accu quand celui-ci est raccordé à sa sonde option.
Appuyez sur la touche " Unit " pour faire apparaître le nombre de cellules composant votre accu ainsi que la température de chacune d'entre-elles.

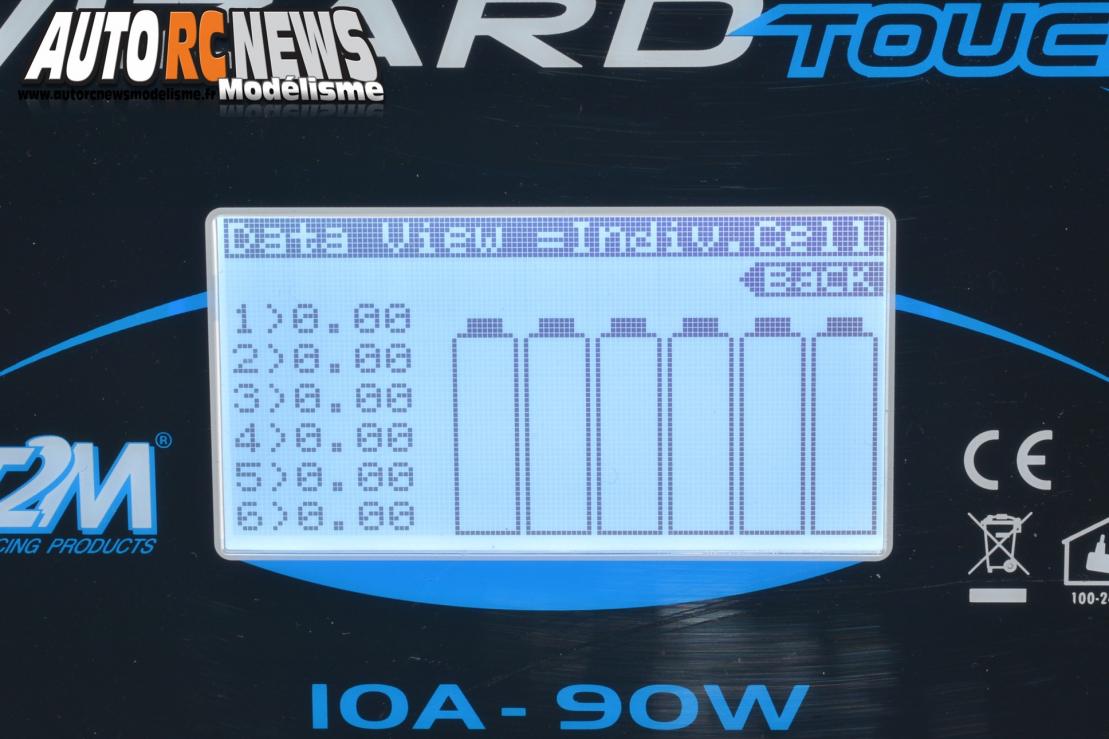

Quand un pack d'accus est connecté au chargeur, le nombre de cellules s'affiche comme on le voit ici. La tension de chaque cellule également.

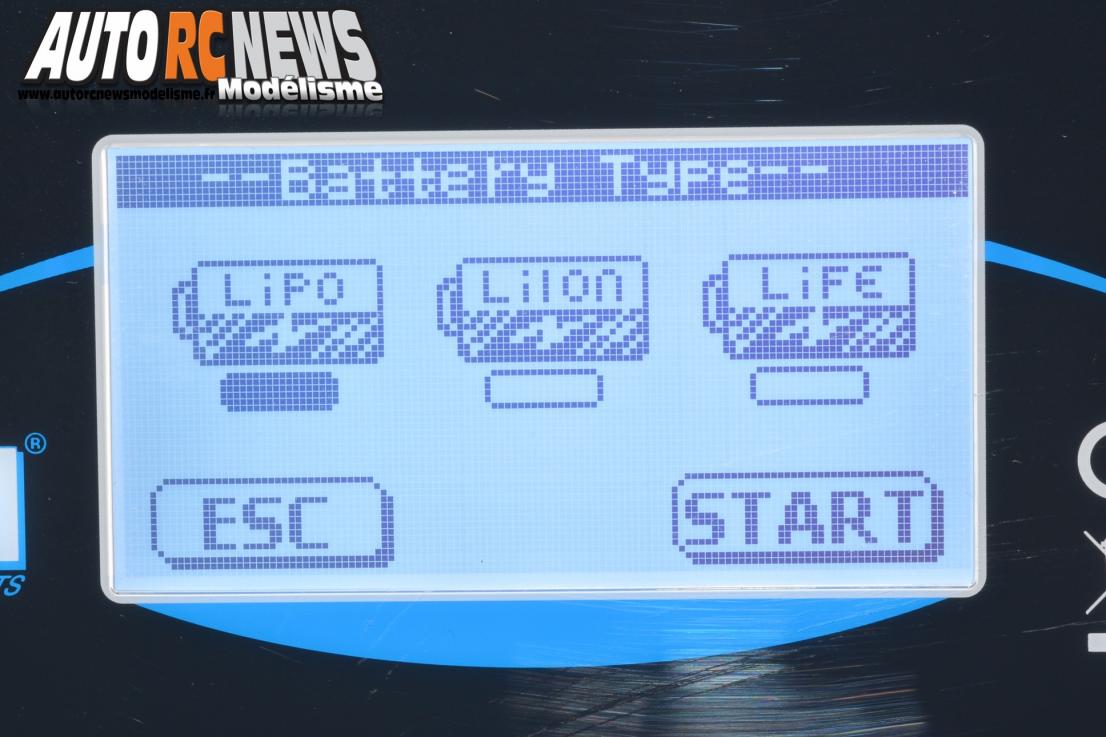

En pressant sur la mention " Balance " après avoir sélectionné le menu View, cet écran apparaîtra sous vos yeux. Sélectionnez le type d'accus connectés au chargeur, puis appuyez sur Start pour démarrer l'équilibrage de ces derniers en vous assurant que votre pack est bien relié à la prise d'équilibreur du chargeur.

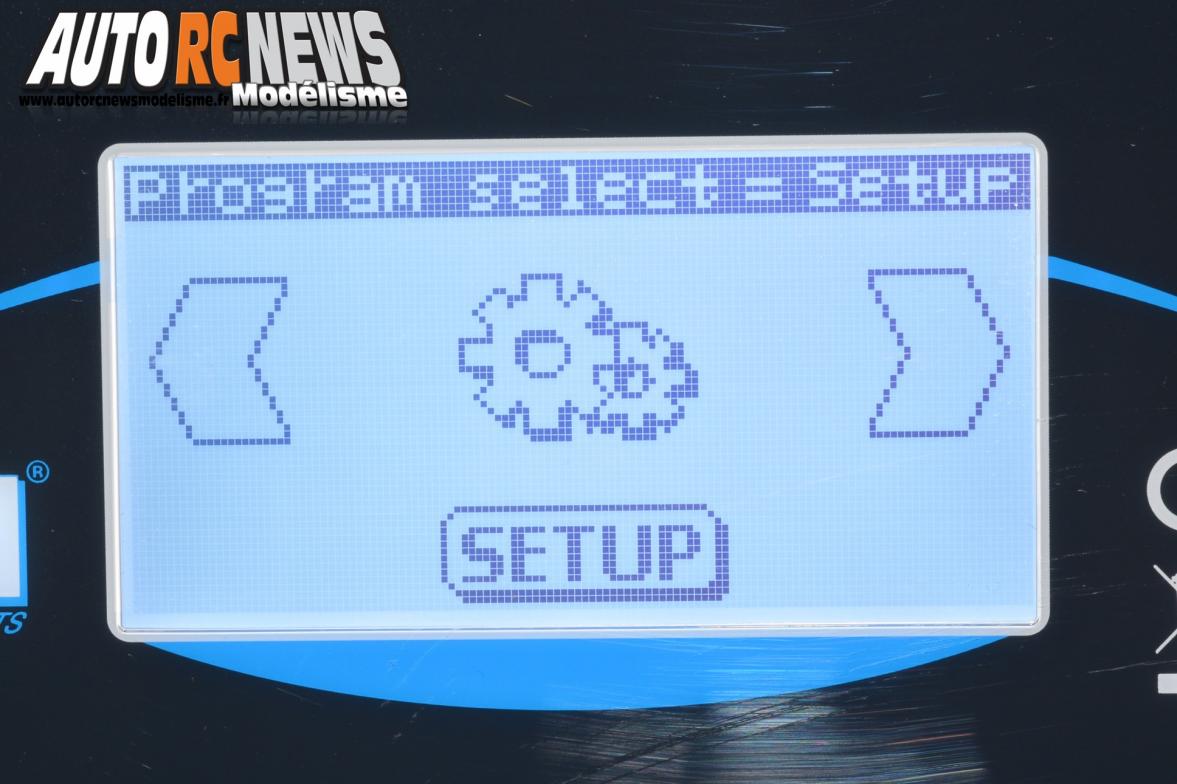

La fonction Set Up permet de faire démarrer la charge d'un accu Li-Po, même lorsque le voltage de celui-ci a chuté en dessous du seuil de sécurité fixé par les paramétrages d'usine du chargeur.

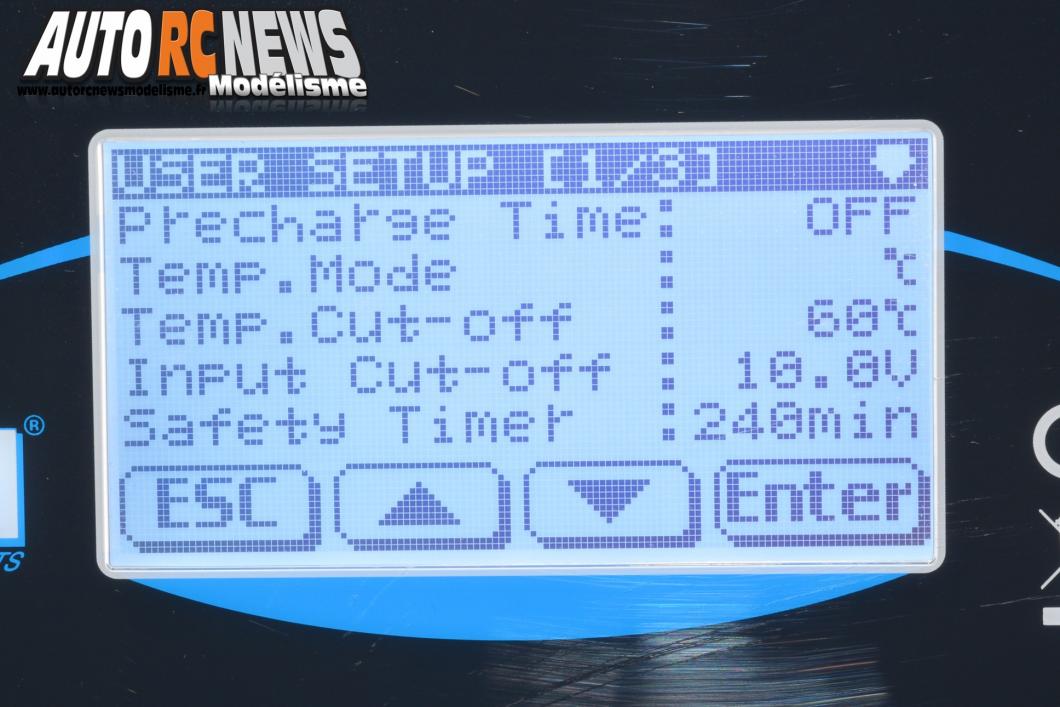

En règle générale, il est quand même conseillé de désactiver la valeur Précharge Time (off) avant de mettre en charge vos accus Li-Po. Sauf dans le cas où la charge de ces derniers ne démarrerait pas.
Conclusion
Ce chargeur possède toutes les fonctions souhaitées pour bien débuter, tant dans les disciplines électriques que thermiques. Il constitue un incontournable dont ne pourrez plus vous passer après l'avoir essayé. Une fois digérée sa notice, il se révélera tout simplement bluffant au titre des perspectives offertes !
Fiche technique
Modèle : Wizard Touch
Marque : T2M
Tension d'alimentation : 11 à 18 volts
Courant de charge : 0,10 à 10 Ampères
Courant de décharge : 0,10 à 5 Ampères
Puissance du circuit de charge : 90 Watts
Capacité de charge en Ni-Cd et Ni-Mh : 1 à 16 éléments
Capacité de charge en Li-Po : 1 à 6 éléments
Capacité de charge des batteries au plomb : 1 à 10 éléments de 2 à 20 volts.
Nombre de mémoires : 20
1 écran de contrôle de charge
Ecran LCD rétro éclairé
Contrôle de la programmation par stylet tactile
Prise d'équilibrage universelle intégrée
Prise pour sonde de température
Dimensions : 150 x 142 x 60 mm
